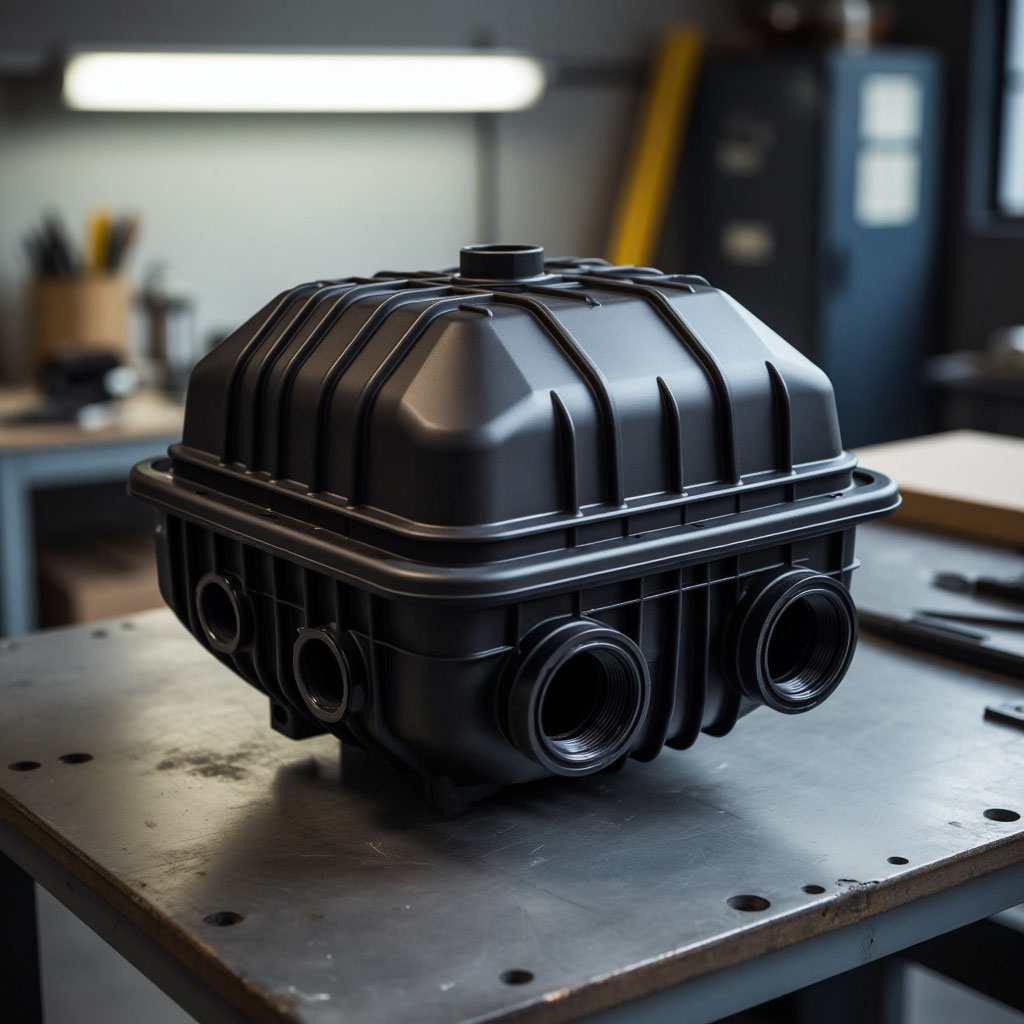

Продолжаю серию статей про обслуживание своего погрузчика, кто следит за мной в соцсетях знают, что на прошлой неделе я менял воздушный фильтр и от старости корпус фильтра лопнул, при чел лопнуло даже ухо крепления. Но спасибо "интернету" я быстро нашел корпус воздушных фильтров для спецтехники, уже и получил и поставил. Кому будет интересно сниму видео! Но продолжим про топливо....
Топливо, которое заливают в бак погрузчика, далеко от идеала. Даже качественное горючее на заправке содержит микроскопические загрязнения: частицы ржавчины из цистерн, пыль из воздуха, воду в виде конденсата и продукты окисления самого топлива. Для дизельных двигателей с их прецизионной топливной аппаратурой (ТНВД, форсунки) эти примеси - настоящий яд.
Именно поэтому система питания оснащается двумя видами защиты: фильтром грубой очистки (ФГО) и фильтром тонкой очистки (ФТО).
Фильтрующие элементы для погрузчиков классифицируются по типу двигателя: бензиновые и дизельные. Последние устроены сложнее, так как должны не только задерживать абразивные частицы, но и эффективно отделять воду. На четырехцилиндровых моторах часто применяют фильтры-отстойники с прозрачной колбой для визуального контроля уровня отстоя. Для мощных шестицилиндровых агрегатов используются сдвоенные фильтры или фильтры большей площади, чтобы обеспечить необходимую пропускную способность.
Физика процесса фильтрации такова: грубая очистка, реализованная латунной или синтетической сеткой, задерживает частицы размером более 60-70 микрон, защищая насос низкого давления. Тонкая очистка - это гофрированная бумага или специальный нетканый материал, уложенный в «звезду». Такая геометрия позволяет увеличить рабочую площадь. Современные материалы задерживают до 96-98% частиц размером от 2 до 5 микрон, предотвращая закоксовывание распылителей форсунок и износ плунжерных пар.
Если резюмировать, то эти скромные расходники выполняют критически важные функции:
- Отсеивают механические примеси, смолы и парафинистые отложения, неизбежно присутствующие даже в качественной солярке.
- Служат барьером для воды, которая вызывает коррозию и является главной причиной выхода из строя форсунок.
- Обеспечивают стабильность смазывающих свойств топлива, защищая прецизионные пары трения.
- Поддерживают заявленные мощностные характеристики и крутящий момент, не давая мотору «задыхаться» на нагрузках.
Со временем поры фильтрующего материала забиваются шламом, гидравлическое сопротивление растет, и насос уже не может прокачать нужный объем топлива. В системе падает давление, что ведет к перегреву и повышенному износу. Игнорирование сроков замены гарантированно приведет к дорогостоящему ремонту.
Регламент обслуживания и внеплановые замены
Производители техники (Toyota, Komatsu, Mitsubishi, Nissan и др.) в документации указывают усредненные интервалы замены расходников. Для топливной системы это обычно 250-500 моточасов. Но при работе в запыленных условиях, на стройплощадках или при использовании топлива сомнительного качества, ресурс фильтров сокращается в разы. Машины, работающие в три смены, требуют внимания вдвое чаще, чем те, что выходят в рейс пару раз в неделю.
Объективными показаниями к срочному вмешательству служат:
- Затрудненный пуск, особенно «на горячую», когда топливо становится более вязким.
- Провалы в работе двигателя при нажатии на педаль акселератора, потеря приемистости.
- Двигатель работает неравномерно, «троит» или глохнет под нагрузкой.
- Постоянно горящий индикатор Check Engine на панели приборов.
- Механическое повреждение корпуса фильтра (трещина, деформация), особенно актуально для пластиковых моделей со съемной колбой.
- Случайная заправка сильно загрязненным топливом (например, после очистки бака или длительного простоя техники).
Лучше не дожидаться критического засорения. Опытные механики часто приравнивают замену топливного фильтра к замене масла: поменял масло - сразу ставь новый фильтр. Это негласное правило гарантирует чистоту системы.
Практика демонтажа корпусных фильтров (основной элемент)
Процедура замены требует аккуратности, сравнимой с хирургической операцией: малейшая соринка, попавшая в магистраль высокого давления, превратится в абразив и начнет «убивать» насос. Разберем процесс для наиболее распространенных корпусных моделей (вкручиваемых).
Перед началом убедитесь, что двигатель остыл, а давление в системе стравлено.
- Подготовка и изоляция. Отключите питание (отключите аккумуляторную массу на бензиновых моделях во избежание случайной искры). Под место стыка фильтра с головкой поставьте невысокую, но широкую емкость (до 1 литра) - топливо обязательно потечет. Желательно использовать прозрачную тару, чтобы оценить наличие воды и грязи в слитом топливе.
- Перекрытие магистрали. Закройте топливный кран (если он предусмотрен конструкцией) на выходе из бака. Если крана нет, будьте готовы к большему объему проливов. Можно заглушить обратку или быстро подсоединить новый элемент, но это требует сноровки.
- Очистка поверхности. Тщательно, не жалея ветоши, протрите головку фильтра и все близлежащие соединения. Используйте специальный очиститель или продувку сжатым воздухом, чтобы грязь с корпуса не попала внутрь при откручивании.
- Сброс давления и слив. Многие современные фильтры имеют сливное отверстие (датчик воды или просто пробку) внизу. Откройте его, слейте остатки в емкость. Это облегчит выкручивание и уменьшит разлив топлива. Если слива нет, ослабьте верхний штуцер или сам фильтр, чтобы воздух вошел в систему, и топливо стекло обратно в бак или в подставленную тару.
- Демонтаж. С помощью специального ленточного или цепного ключа (не используйте универсальные газовые ключи, они мнут корпус) сожмите старый фильтр и выкрутите его против часовой стрелки. Будьте готовы, что он сидит плотно.
- Ревизия посадочного места. Осмотрите резьбу на переходнике головки. Она должна быть чистой, без заусенцев и остатков старой прокладки. Проверьте, не осталось ли внутри головки посторонних предметов.
- Подготовка нового элемента. Достаньте новый фильтр из упаковки только перед самой установкой. Осмотрите его: резиновое уплотнительное кольцо должно быть эластичным, без трещин, а сам фильтр - без вмятин. Нанесите на уплотнительное кольцо несколько капель чистого моторного или трансмиссионного масла (или самого топлива). Это предотвратит его перекручивание и разрыв при затяжке, обеспечит скольжение и равномерное прилегание.
- Установка. Вкрутите фильтр рукой до момента касания прокладки головки. Затем сделайте доворот ключом. Производители обычно указывают усилие, но на практике используют правило: после касания довернуть на 1/2 - 3/4 оборота. Перетяжка деформирует уплотнитель и нарушит герметичность.
Если вы имеете дело со съемным корпусом (стакан с бумажным патроном внутри), то ключом откручивается только нижняя часть (стакан). Старый фильтроэлемент извлекается, стакан промывается в чистом топливе и насухо вытирается, после чего в него устанавливается новый картридж.
Алгоритм замены фильтров предварительной очистки (сетчатых)
Фильтры грубой очистки, часто выполненные в виде металлической сетки в прозрачном колпачке, забиваются реже, но тоже требуют внимания. Обычно их обслуживают раз в 500-1000 моточасов или при подозрении на загрязнение бака.
- Локализуйте узел ФГО. Обычно он расположен на топливоприемной трубке в баке или в разрыве магистрали низкого давления.
- Перекройте подачу топлива краном или заглушите шланг.
- Ключом ослабьте стяжную гайку или хомут. Аккуратно открутите колпак (стакан) вручную, придерживая корпус. Будьте осторожны: внутри скопится отстой.
- Слейте остатки, оцените их состояние: наличие воды, ржавчины, слизи.
- Извлеките сетчатый элемент. Если он одноразовый (бумажный или неразборный), просто замените его. Если это латунная сетка (многоразовая), тщательно промойте ее в чистом бензине или солярке и продуйте сжатым воздухом. Щеткой тереть сетку нельзя, можно повредить ячейки.
- Очистите посадочные места, смажьте новое (или старое, если оно резиновое и в хорошем состоянии) уплотнительное кольцо маслом.
- Соберите узел в обратном порядке, затягивая соединения с необходимым усилием.
Финальный этап: удаление воздуха и проверка
После замены любого фильтра в систему неизбежно попадает воздух. Запускать двигатель с воздушной пробкой категорически нельзя - топливный насос высокого давления рассчитан на смазку топливом, а воздух разрушает пары трения.
Процедура прокачки (для дизеля):
- Откройте все запорные краны.
- Найдите на топливном насосе высокого давления или на фильтре ручной подкачивающий насос (обычно это резиновая груша или поршневой насос). Иногда используется просто ослабление штуцеров.
- Качайте ручным насосом до тех пор, пока не почувствуете значительное усилие, а из обратного сливного трубопровода не пойдет чистое топливо без пузырьков.
- На многих двигателях нужно ослабить продувочный винт на корпусе фильтра или на ТНВД. Качаем до тех пор, пока из-под винта не пойдет топливо без пены, затем винт затягиваем.
- После этого пробуйте запустить двигатель. Если запуск произошел, но работает неровно, дайте ему поработать на холостых 1-2 минуты, слегка нажимая на газ - воздух выйдет через обратку самостоятельно.
- Визуально осмотрите все места соединений на предмет подтекания топлива. При необходимости слегка подтяните хомуты или резьбовые соединения.
Утилизация отработанных элементов - вопрос экологии и безопасности. Пропитанная углеводородами бумага и остатки топлива в корпусе относятся к отходам 3-4 класса опасности. Сдавать их нужно в специализированные пункты приема или на станции техобслуживания, имеющие договор на вывоз таких отходов. Выброс в мусорный контейнер - административное нарушение и прямой вред природе.
Выбор нового фильтра: критерии и последствия ошибок
Приобретение фильтра - не тот случай, когда стоит экономить. Детали неизвестного происхождения с AliExpress или сомнительных заправок часто имеют фильтровальную бумагу низкой плотности или неправильную пропитку, которая быстро размокает или рвется.
Основные правила подбора:
- Используйте VIN-код техники или каталожный номер оригинального фильтра. Это самый надежный способ.
- Если подбираете аналог, выбирайте продукцию проверенных брендов (Donaldson, Mann-Filter, Bosch, Fleetguard, Baldwin, а также OEM-поставщиков, чьи логотипы стоят на конвейере).
- Обращайте внимание на номинальную и абсолютную тонкость фильтрации. Нельзя ставить слишком «грубый» фильтр на мотор с Common Rail - форсунки погибнут.
- Важен тип фильтра: для бензина или дизеля. Дизельные фильтры имеют более плотную среду и водоотталкивающие свойства.
- Наличие сепаратора воды (для дизелей) критично. Если в системе предусмотрен фильтр с водоотделителем, нельзя ставить обычный - вода пойдет в ТНВД.
Последствия установки неподходящего или бракованного фильтра проявляются не сразу. Сначала падает мощность, затем начинаются проблемы с запуском, а финалом становятся задиры на плунжерах и выход из строя форсунок. Стоимость ремонта ТНВД часто в десятки раз превышает цену качественного фильтра. Поэтому подход к этой процедуре должен быть максимально ответственным.
Сравнительная таблица типов фильтрующих элементов
| Тип фильтра | Степень очистки (мкм) | Основной материал | Назначение | Ресурс (моточасы) |
|---|---|---|---|---|
| Сетчатый (ФГО) | 60-100 | Латунная/стальная сетка | Защита насоса низкого давления, предварительный отстой | 500-1000 (чистка) |
| Картонный (ФТО) | 2-10 | Целлюлоза/синтетика | Финишная очистка перед ТНВД и форсунками | 250-500 |
| Со встроенным сепаратором | 5-30 | Многослойный/водоотталкивающий | Дизели, требовательные к качеству топлива (Common Rail) | 250-400 |
| Бензиновый вкрутной | 5-15 | Бумага/синтетика | Бензиновые двигатели погрузчиков | 300-500 |
| Патронный (сменный) | 5-10 | Гофрированная бумага | Системы со съемным корпусом-стаканом | 250-500 |
Заметка: я как-то раз столкнулся с ситуацией, когда после замены фильтра на японском погрузчике двигатель отказывался запускаться. Прокачка ручным насосом не помогала. Оказалось, что я перетянул сливную пробку на фильтре, и она треснула, подсасывая воздух. Пришлось менять всю нижнюю часть. С тех пор всегда проверяю соединения дважды и не использую грубую силу при затяжке пластиковых деталей.
