Лазерные технологии занимают доминирующее положение в сфере металлообработки. Они позволяют решать задачи, которые ранее требовали применения нескольких видов оборудования, обеспечивая беспрецедентную точность, скорость и экономическую эффективность. Современный парк станков включает в себя как узкоспециализированные решения для резки листа, так и универсальные комплексы, способные обрабатывать трубы, профили и выполнять сварочные операции.
Технология основана на воздействии сфокусированного лазерного излучения, которое локально нагревает, расплавляет и испаряет материал в зоне реза, формируя кромку высокого качества без механического воздействия на заготовку.
Станки лазерной резки? Архитектура и принцип действия

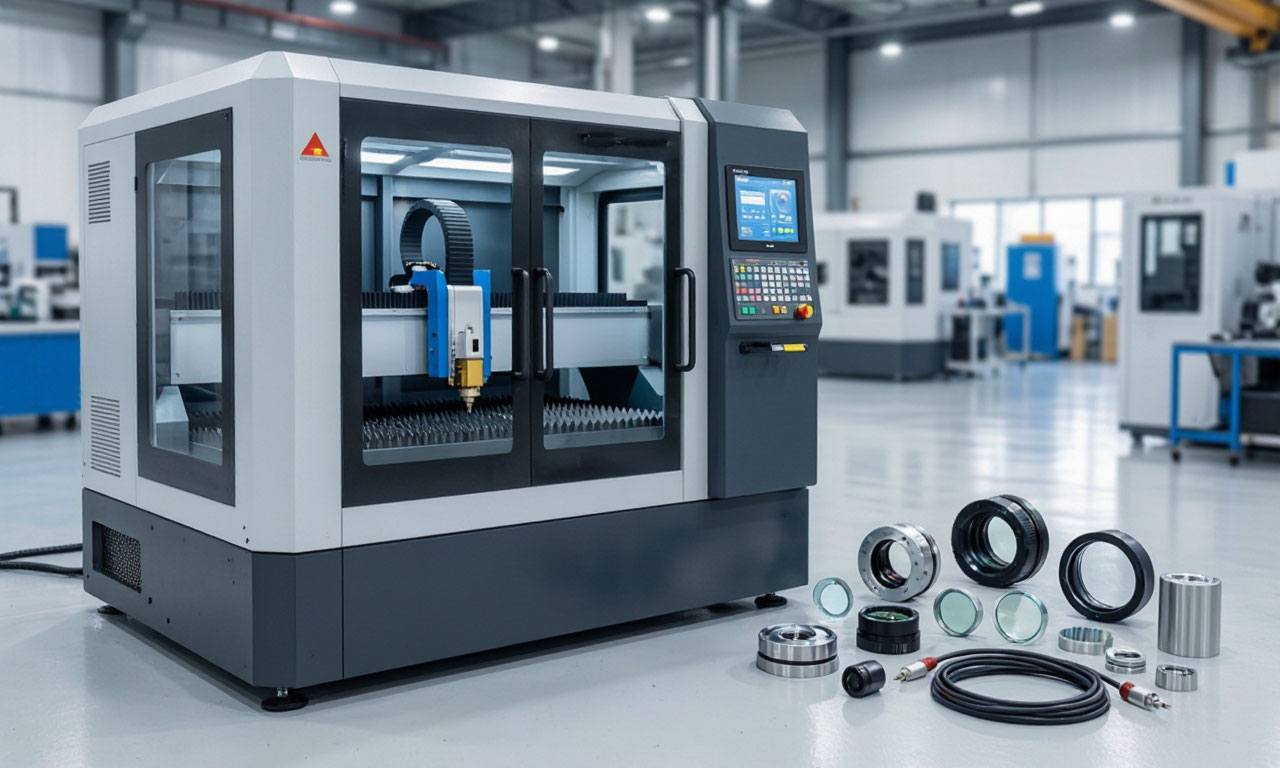

Станки лазерной резки opti-cut.ru это высокоточное оборудование с числовым программным управлением. Основу конструкции составляет жесткая сварная станина, которая после термического отпуска фрезеруется на высокоточных станках в местах крепления рельсовых направляющих и зубчатых реек. Такая подготовка обеспечивает высокие точностные характеристики оборудования и устойчивость к вибрациям в процессе обработки.
По направляющим перемещается литой портал, выполненный из алюминиевых сплавов. Такая конструкция сочетает легкость с высокой прочностью, позволяя достигать скорости перемещения до 100 м/мин и ускорения до 1,0G.

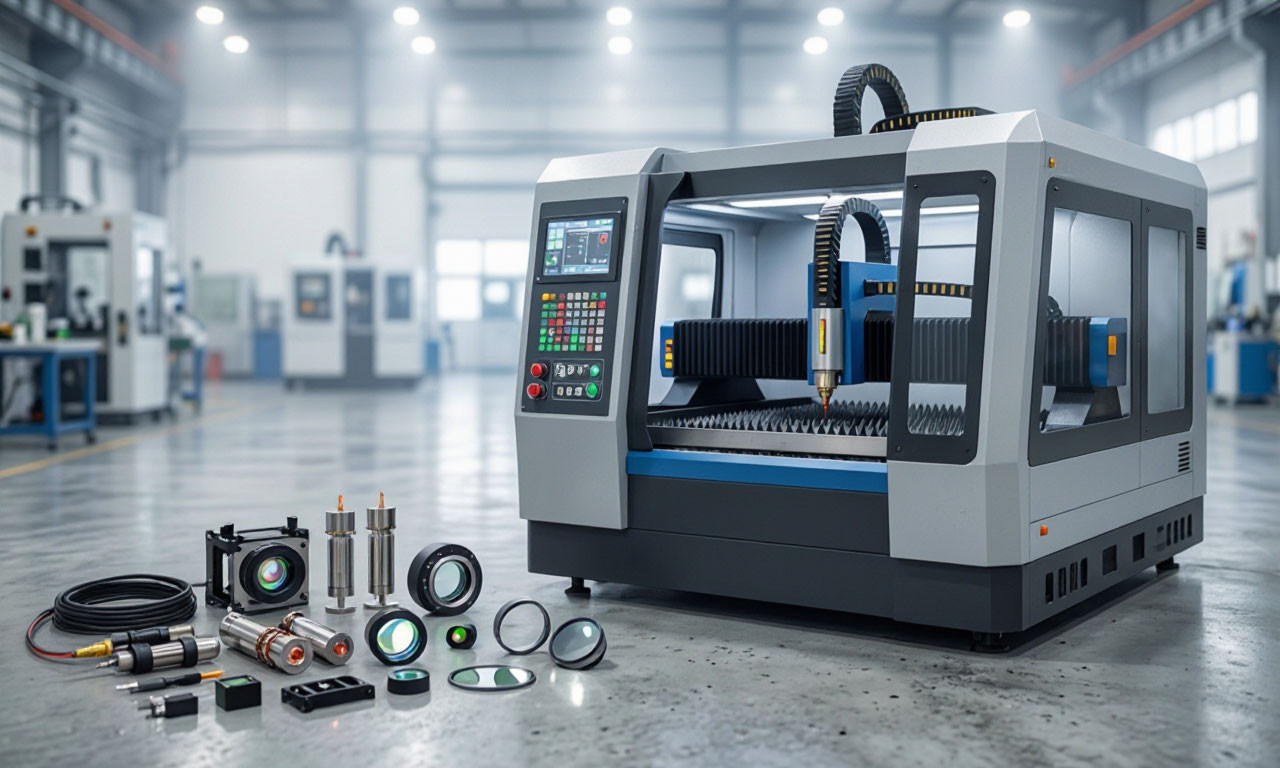

Ключевым элементом станка является лазерная режущая головка с системой автофокусировки. Автоматическое управление фокусным расстоянием позволяет адаптироваться к изменениям толщины металла в процессе резки, исключая необходимость ручной настройки и связанные с ней ошибки. Современные головки, имеют два независимых контура охлаждения, что предотвращает перегрев оптических компонентов и продлевает срок их службы. Для подачи технологического газа в зону реза служит коническое сопло, расположенное между фокусирующей линзой и заготовкой.
Газ, выходящий под давлением, выполняет двойную функцию: удаляет расплавленный металл из зоны реза и защищает линзу от загрязнения продуктами обработки.
Лазерные станки для резки листа- оптимизация раскроя

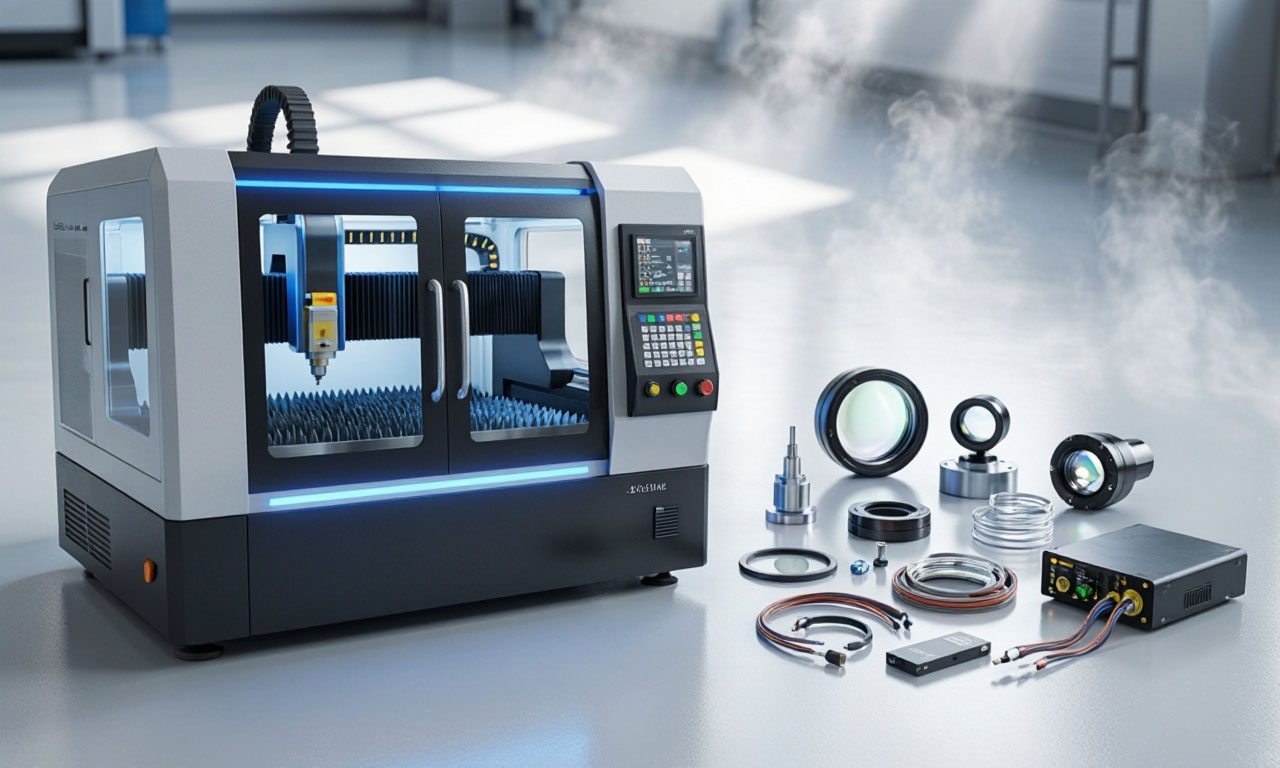

Оборудование для резки листового металла остается наиболее распространенным типом лазерных систем в промышленности. Основная задача таких станков обеспечение высокоскоростного раскроя листовых материалов с минимальной шириной реза и отсутствием термических деформаций кромки. Лучший результат достигается при обработке металлов с низкой теплопроводностью, где энергия лазера концентрируется в ограниченном объеме материала.
Станки для листовой резки оснащаются волоконными лазерами, которые по эффективности и надежности превосходят CO2-лазеры. Волоконная оптика не требует сложной системы зеркал для доставки излучения к головке, а электрооптический КПД таких лазеров значительно выше. Для резки листов толщиной до 6 мм применяются источники мощностью 1-3 кВт, обеспечивающие высокую скорость обработки и чистоту кромки.
Для раскроя металла толщиной до 20 мм и выше требуются системы с мощностью от 6 кВт и более, а также использование кислорода в качестве вспомогательного газа для усиления экзотермической реакции окисления.
Важным элементом повышения производительности становится система автоматической раскладки деталей. Программное обеспечение, интегрированное в систему управления станком, автоматически размещает детали на листе таким образом, чтобы минимизировать отходы материала. Это особенно критично при работе с дорогостоящими металлами, где каждый миллиметр раскроя влияет на экономику производства.
Современные системы управления поддерживают импорт файлов из CAD-программ, что делает процесс подготовки производства простым и гибким.
Лазерные станки для резки труб и профилей: обработка сортового проката
Обработка труб и профилей традиционно считалась сложной задачей из-за необходимости координации движений по нескольким осям одновременно. Лазерные труборезные станки решают эту проблему благодаря наличию вращательного устройства (4-й оси) и специализированных зажимных патронов. Индексный патрон позволяет синхронизировать вращение заготовки с перемещением режущей головки, обеспечивая фигурную резку труб и профилей любой сложности.
Современные труборезные модули рассчитаны на обработку широкого диапазона сечений. Круглые трубы диаметром от 20 до 230 мм, квадратные и прямоугольные профили сечением до 160×160 мм поддаются точной резке с минимальной зоной термического влияния.
Станки серии GXE оснащаются тремя пневматическими центрирующими патронами, которые автоматически контролируют усилие зажима, исключая деформацию тонкостенных труб.
Вогнутая опорная рама предотвращает провисание длинных заготовок, а двухсторонний привод обеспечивает синхронное вращение переднего и заднего патронов для достижения высокой точности при резке длинномерных труб.
Специализированное программное обеспечение выполняет 3D-раскладку деталей на трубах и профилях, автоматически рассчитывая оптимальные траектории реза. Оператор видит, как детали будут расположены на заготовке, что позволяет минимизировать ошибки и улучшить планирование производства. Программа поддерживает различные формы профилей и адаптируется к особенностям каждой партии.
Комбинированные станки для резки листа и труб. Универсальные решения
Производители оборудования активно развивают направление универсальных станков "два-в-одном", совмещающих функции раскроя листового металла и трубного проката. Такие решения набирают популярность благодаря высокой универсальности и экономической эффективности для предприятий, работающих с обеими категориями материалов. Комбинированный станок мощностью 3 кВт позволяет резать листовой металл толщиной до 20 мм и трубы диаметром до 220 мм, обеспечивая минимальную ширину реза до 0,1 мм.
Конструкция комбинированных станков включает сменное оснащение для перехода между листовым и трубным режимами работы. Модель HSG Laser GXE оснащается сдвоенными пневматическими патронами и автоматически сменными рабочими столами, что позволяет оперативно переключаться между обработкой листа и труб.
Автоматизированная смена столов, контролируемая ЧПУ, исключает ошибки оператора и защищает оборудование от повреждений. Позиционирование конических штифтов предотвращает вибрацию платформ во время работы, обеспечивая стабильную точность резки.
Комбинированные станки комплектуются лазерными источниками мощностью от 1,5 до 6 кВт и более, в зависимости от толщины обрабатываемого материала и производительности. Системы управления таких станков поддерживают интеллектуальную компоновку графических элементов, автоматический поиск края заготовки и функцию обнаружения листового металла. Это значительно упрощает работу оператора и сокращает время наладки при смене типа заготовок.
Станки лазерной сварки и очистки металла
Лазерная сварка это альтернативу традиционным дуговым методам соединения металлов. Компактные лазерные аппараты с ручным пистолетом, такие как системы "4-в-1", объединяют функции сварки, резки, очистки и зачистки швов в одном портативном устройстве. Такие системы не требуют от оператора высокого уровня квалификации, характерного для аргонодуговой сварки, и позволяют получать качественные швы без дополнительной обработки.
Аппараты комплектуются автоматической подачей присадочной проволоки с регулируемой скоростью.
Сварочные лазерные источники способны проплавлять металл на глубину до 10 мм при небольшой ширине шва. Сварка проводится с низким тепловложением, что минимизирует термические деформации и сохраняет структуру материала в зоне соединения. Применяются такие системы для соединения углеродистых и нержавеющих сталей, алюминия, меди и их сплавов.
В промышленных масштабах роботизированные комплексы лазерной сварки автоматизируют рутинные сварочные операции, освобождая квалифицированные кадры для решения более сложных задач.
Функция лазерной очистки реализуется за счет импульсного воздействия излучения на поверхностный слой загрязнений. Короткие мощные импульсы вызывают локальное испарение ржавчины, окалины, лакокрасочных покрытий и оксидных пленок без повреждения основного материала. Регулируемая ширина луча позволяет проводить очистку от 0 до 70 мм, а при использовании специальных линз до 120 мм.
Это делает лазерную очистку эффективным методом подготовки поверхности перед сваркой и финишной обработки сварных соединений.
Система LightCLEAN оснащается встроенной библиотекой режимов очистки, что позволяет быстро начать работу без ручного подбора параметров.
Портативные лазерные системы могут комплектоваться соплами для резки, что расширяет их функциональность. При замене сопла и выборе соответствующих настроек аппарат выполняет лазерную резку металла с качеством, приемлемым для многих производственных задач. Водяной чиллер с индикацией температуры предотвращает перегрев лазерной головы и оптоволоконного кабеля, обеспечивая стабильную работу системы в длительных производственных циклах.
Факторы выбора лазерного оборудования
Выбор лазерного оборудования требует анализа нескольких ключевых параметров. Толщина обрабатываемого металла определяет необходимую мощность лазерного источника. Для тонколистовой стали (до 6 мм) достаточно источников мощностью 1-3 кВт, тогда как резка металла толщиной 15-20 мм требует мощности от 6 кВт и более. При обработке меди и алюминия, характеризующихся высокой теплопроводностью, требуются лазеры большей мощности, чем для стали той же толщины.
Тип используемого лазера также влияет на производительность и эксплуатационные расходы. Волоконные лазеры превосходят CO2-лазеры по КПД, имеют больший срок службы (до 100 000 часов) и не требуют частого обслуживания системы зеркал. Скорость резки волоконных лазеров в два раза выше CO2-лазеров аналогичной мощности, а энергопотребление втрое ниже. В то же время газовые лазеры остаются актуальными для резки толстых металлов и неметаллических материалов, таких как пластмассы и стекло.
Необходимо уделять внимание качеству станины и систем очистки газов и дымоудаления. Жесткая конструкция станка, прошедшая термическую стабилизацию, обеспечивает точность позиционирования не хуже 0,02 мм и повторяемость позиционирования 0,03 мм. Сервисная поддержка и доступность комплектующих становятся определяющими факторами для бесперебойной работы оборудования в условиях серийного производства.
Производительность системы во многом зависит от автоматизации и программного обеспечения. Интеллектуальные системы управления с функциями автоматической раскладки, оптимизации маршрутов реза и мониторинга состояния узлов значительно упрощают эксплуатацию и позволяют предприятию быстро перестраиваться под новые заказы.
При выборе оборудования следует оценивать не только его технические характеристики, но и гибкость ПО, возможности обновления и интеграции с существующими производственными системами.
Допуски и характеристики оборудования лазерной обработки
Геометрическая точность изделий, получаемых методами лазерной резки, сварки и очистки, регламентируется как технологическими возможностями оборудования, так и стандартами, устанавливающими классификацию качества резов. Понимание этих параметров позволяет корректно назначать допуски в конструкторской документации и выбирать оборудование для конкретных производственных задач.
Допуски при лазерной резке листового металла
- Лазерная резка обеспечивает высокую точность размеров благодаря сфокусированному лучу и минимальной зоне термического влияния. Стандартный допуск при лазерной резке металлов составляет от ±0,1 мм до ±0,25 мм, в зависимости от толщины материала и сложности геометрии детали.
- При этом для тонких листов (до 6 мм) допуски приближаются к нижней границе диапазона, тогда как при резке металла толщиной 15–20 мм погрешность возрастает до ±0,2–0,25 мм.
- Стандарт ГОСТ Р ИСО 9013-2022 устанавливает единые требования к геометрическим характеристикам изделий при термической резке и распространяется на лазерную обработку материалов толщиной от 0,5 до 32 мм. Этот документ классифицирует резы по качеству и определяет допустимые отклонения для различных типов операций. Ссылка на данный стандарт в чертеже или договоре поставки делает его требования обязательными для исполнения.
Параметры точности позиционирования оборудования составляют не менее ±0,1 мм по осям, а повторяемость позиционирования достигает ±0,05 мм. Эти значения напрямую влияют на конечную точность детали, особенно при обработке сложных контуров и повторяющихся элементов. Резка труб и профилей характеризуется аналогичными допусками до ±0,1–0,2 мм по контуру и шагу отверстий.
При проектировании деталей для лазерной резки учитывается ширина реза (0,1–0,2 мм), которая удаляет часть материала и должна быть скомпенсирована в CAD-модели. Диаметр отверстий должен быть не меньше толщины материала, чтобы избежать концентрации тепла, конусности кромок и прилипания расплавленного шлака.
Характеристики лазерных источников
Лазерные источники для резки металла классифицируются по мощности и типу активной среды. Диапазон мощностей варьируется от 500 до 6000 Вт, причём выбор конкретного значения зависит от толщины обрабатываемого металла и требуемой производительности. Для резки тонколистовой стали мощностью до 6 мм достаточно источников 1–3 кВт; для металла толщиной 15–20 мм требуются системы от 6 кВт и выше.
Волоконные иттербиевые лазеры, используемые в современном оборудовании, характеризуются высокой эффективностью и длительным сроком службы. Они обеспечивают стабильную выходную мощность и качество луча, необходимое для прецизионной обработки. Потребляемая мощность станка достигает 14,6 кВт при напряжении питания 380 В переменного тока.
Параметры лазерной сварки
Лазерная сварка выполняется преимущественно в режиме "замочная скважина", который обеспечивает глубокое проплавление при минимальной ширине шва. Для этого режима требуется пучок высокой плотности мощности, способный испарять материал в точке взаимодействия и создавать полость, стенки которой покрыты расплавленным металлом. При перемещении луча вдоль шва жидкий металл перетекает к задней стенке полости и кристаллизуется, формируя сварное соединение.
Альтернативный режим сварка по теплопроводности применяется при расфокусированном луче или колебательных движениях головки. В этом случае поперечное сечение шва приближается к округлой форме, а его ширина на поверхности примерно в два раза превышает глубину проплавления. Такой режим актуален для наплавки и соединения тонкостенных элементов.
Передача энергии луча к заготовке зависит от нескольких факторов. Отражение может достигать 90% для полированных материалов при длине волны более 1 мкм, однако при достаточной мощности создаётся "замочная скважина", и отражение перестаёт играть существенную роль. Состояние поверхности (шероховатость, температура) также влияет на долю поглощённой энергии.
Параметры лазерной очистки
Лазерная очистка перед сваркой использует импульсные источники с регулируемыми параметрами, подбираемыми под тип загрязнения. Частота повторения импульсов находится в диапазоне 1–4000 кГц, длительность импульса 8–500 нс, а средняя мощность достигает 200 Вт. Длина волны 1064 нм является стандартной для волоконных лазеров, применяемых в очистных системах.
Критические параметры очистки включают среднюю мощность, скорость сканирования и перекрытие проходов. Для удаления масел и жиров с углеродистой стали достаточно 50–150 Вт; для оксидов алюминия и толстых органических покрытий требуется 200–400 Вт. Перекрытие между соседними проходами должно составлять 30–50% для обеспечения равномерности очистки без перегрева подложки.
Лазерная очистка превосходит традиционные методы (растворители, щётки, пескоструй) по нескольким параметрам: она селективна по порогу абляции, автоматизируема и не требует расходных материалов. Это особенно важно при подготовке поверхностей под сварку, где остаточные загрязнения могут вызывать дефекты шва.
Специфика допусков при резке труб
Обработка труб и профилей предъявляет дополнительные требования к точности из-за необходимости координации вращения заготовки и перемещения режущей головки. Современные труборезные станки обеспечивают допуски ±0,1–0,2 мм при работе с диаметрами от 20 до 610 мм и длиной до 18 м. Параметры точности позиционирования по осям составляют ±0,1 мм, повторяемость ±0,05 мм.
