Когда речь заходит о транспортировке агрессивных сред, криогенных жидкостей или работе в условиях вибрации, обычные шланги сдаются первыми. Разрывы, трещины, потеря герметичности - за этим всегда следуют простои и серьёзные траты. Именно здесь на сцену выходят металлорукава специализированного назначения.

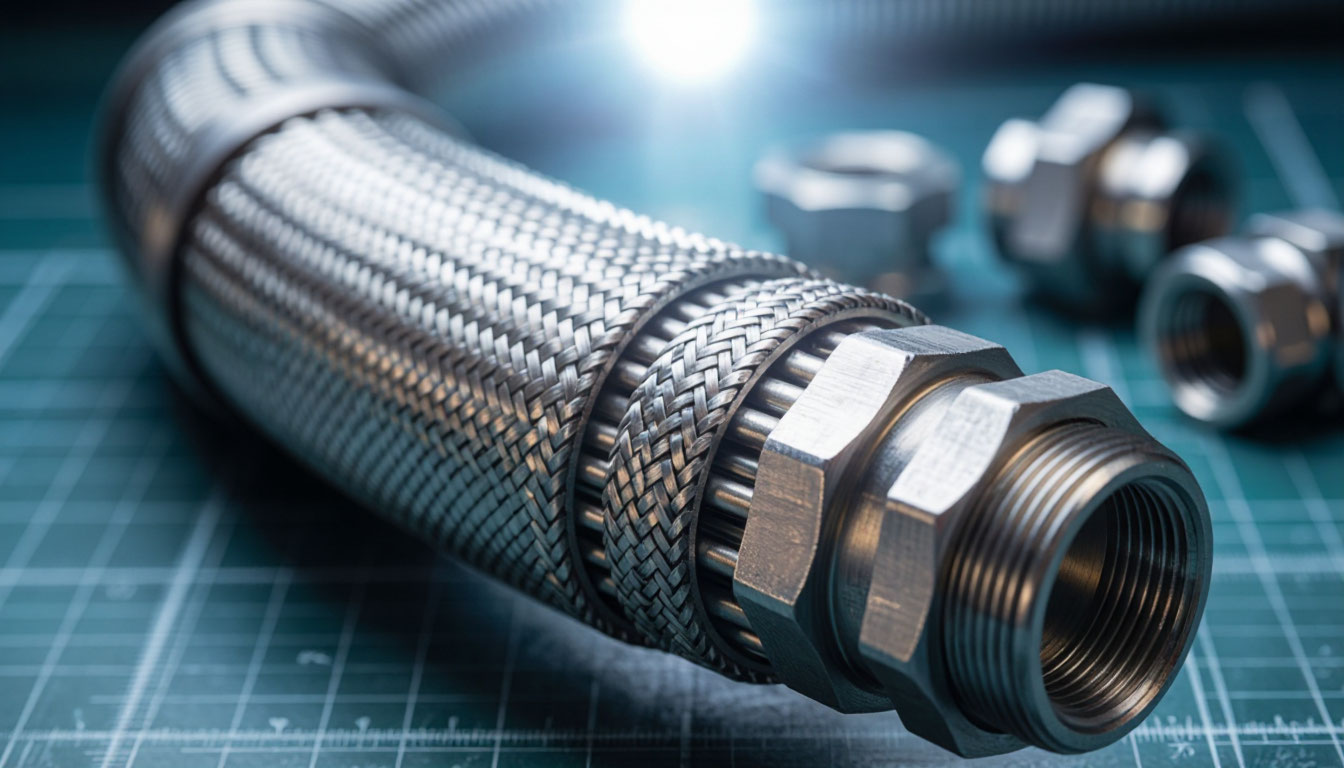

Металлорукава высокого давления специализированного назначения
Такие изделия не встретишь на типовом складе - их проектируют под конкретную технику. Каждый экземпляр идёт с индивидуальной присоединительной арматурой, а все размеры и исполнения жёстко привязаны к чертёжным номерам заказчика.
Когда мы рассматриваем металлорукава высокого давления здесь речь идёт об оборудовании, которое работает в сложных режимах: компрессорные станции, мобильные насосные установки, битумные и криогенные магистрали. Отдельная позиция в этом ряду - гибкие сильфонные сейсмовставки, которые гасят подземные толчки в ответственных узлах промышленных объектов.
Группы эксплуатации? От земли до стратосферы
Нельзя проектировать рукав для заправочного пистолета аэродрома и для трюма танкера по одним лекалам. Разница в нагрузках, климате и требованиях к ресурсу колоссальна. Поэтому вся продукция строго делится по условиям применения.
Наземная, морская и авиационная группы три кита, на которых держится номенклатура. Наземные изделия работают в относительно щадящем режиме стационарных установок. Морские рассчитаны на солевой туман, качку и постоянную вибрацию корпуса судна. Авиационная группа высший пилотаж надежности, где каждый элемент должен выдерживать перепады температур на взлете и посадке, контакт с авиатопливом и маслами. Вся эта линейка выпускается в строгом соответствии с требованиями нормативной базы, а на производстве, замечу, регулярно проходят аудит по стандарту ISO 9001:2015.
Общепромышленная линейка! Четыре типа соединений
Для большинства заводских задач не требуется экзотики. Нужны надежные, универсальные решения, которые можно быстро интегрировать в существующую обвязку. Практика показывает, что инженеры выбирают из четырех базовых типов арматуры.
- Под приварку. Самый надежный, неразъемный вариант. Металлорукава типов РГМ и 4655А привариваются прямо к трубопроводу. Минус один - демонтаж потребует газового резака. Плюсы - абсолютная герметичность и отсутствие потенциальных точек утечки на резьбе.
- Фланцевое исполнение. Здесь в ход идут стандарты ГОСТ, ASME (американский) или DIN (европейский). Фланцы незаменимы на толстостенных аппаратах и насосных станциях. Мне нравится этот вариант за ремонтопригодность: открутил четыре гайки - заменил узел.
- Резьбовые соединения. Классика для средних давлений. Быстро, технологично, требует только ключей.
- Быстроразъемные соединения (БРС) и камлоки. Для тех, кто ценит время. Сменил рукав на цистерне за десять секунд - вот главное преимущество. Дополнительно в эту группу входят изделия по ОСТ 1 03712-74 и жесткие отраслевые стандарты вроде ОТТ-23.040.70-КТН-0414-22 (для нефтегазового сектора).
Узкоспециальные агрегаты! Когда «стандарт» не подходит
Приходят чертежи, и ты понимаешь: полка с готовыми решениями пуста. Для газоперекачивающих агрегатов (ГПА), передвижных насосных установок (ПНУ), битумных и криогенных магистралей нужна своя, уникальная арматура. Я считаю, что самое интересное здесь - криогенные рукава с гайкой РОТ. Они работают с жидким азотом или гелием, где температуры опускаются ниже −196 °C. Обычная сталь становится хрупкой, как стекло. Поэтому сплавы и конструкция сильфона здесь проходят отдельный цикл испытаний.
Отдельная гордость - гибкие сильфонные сейсмовставки (типа U-Flex). Они спасают оборудование при землетрясениях или внезапных подвижках фундамента. Вставка гасит энергию перемещения, не давая разрушиться трубопроводу. Дешевле, чем переваривать всю систему после подземного толчка.
Авиация и флот? Металлические шланги под надзором
Здесь правила игры меняются кардинально. Испытательные стенды и заправочные установки аэродромов, судовые системы требуют обязательной сертификации по ГОСТ Р. Производственные мощности, выпускающие такие рукава (например, авиационные РМЗ по номеру 8Д4.498.094 или судовые металлические шланги), проходят гораздо более жесткий контроль, чем гражданские цеха.
Почему это важно? Представьте себе заправку самолета в условиях Крайнего Севера. Внутри рукава - авиакеросин под давлением, снаружи - −50 °C и ледяной ветер. Резьбовые соединения должны оставаться эластичными, а оплетка - не лопнуть от ударной волны давления.
Конструкторский разрез. Как работает сильфон в оплетке
Разберем устройство, чтобы вы понимали, куда смотреть при выборе. Основной элемент - тонкостенная гофрированная труба (сильфон). Гофра нужна для гибкости. Если бы труба была прямой, ее можно было бы согнуть только один раз до разрушения. Волны сильфона перекатываются, как пружина, позволяя рукаву изгибаться в любую сторону.
Поверх сильфона надета оплетка из нержавеющей стальной проволоки. Это не просто защита от царапин. Оплетка - силовой каркас. Внутреннее давление пытается раздуть сильфон, как воздушный шарик, но оплетка стягивает его снаружи, принимая на себя напряжение разрыва. Именно оплетка дает тот самый двукратный запас прочности от гидроудара. При резком перекрытии задвижки давление может скачком вырасти вдвое, и обычный рукав порвется. Металлорукав выдержит - потому что проволочная сетка не даст ему распухнуть.
Соединение фитингов (патрубков, фланцев, БРС) выполняется аргонодуговой сваркой. Причина простая: этот метод не дает окислов и обеспечивает идеальный шов без пор.
Почему именно AISI 304 (09Х18Н9)
Любой компонент рукава - от фитинга до проволоки оплетки - делают из аустенитной нержавеющей стали. Это хромоникелевая группа с добавлением титана. Отмечу два ключевых свойства, которые вы не найдете в обычной стали:
- Отсутствие магнитных свойств. Аустенитная структура немагнитна. Если вы поднесете магнит к рукаву высокого давления из нормального сплава - он не прилипнет. Это критично для работы рядом с электроникой, датчиками и компасами, особенно на флоте.
- Не увеличивает твердость при термообработке. Сварили деталь - зона термического влияния осталась пластичной, не стала хрупкой. Обычная сталь после сварки «отпускает» твердость и становится капризной. Аустенитный класс сохраняет свою структуру. Это обеспечивает ту самую живучесть сильфона при бесчисленных циклах изгиба.
В суровых средах, где есть агрессивные химические компоненты, именно наличие титана в сплаве предотвращает межкристаллитную коррозию. Металл не «устает» и не крошится по границам зерен.
Нормативная база: что скрывается за аббревиатурами
Когда я смотрю в спецификацию и вижу длинную цепочку «ТУ 3642-003-80018215-2015», большинство воспринимает это как бюрократическую формальность. На самом деле это паспорт изделия, зашифрованный в цифрах. Технические условия (ТУ) - документ, который предприятие пишет само под конкретную продукцию, согласовывая его с заказчиком. В отличие от ГОСТа, где требования общие для всей отрасли, ТУ позволяет зафиксировать уникальные параметры: нестандартный радиус гиба, особую оплетку или специфический сплав для фитингов.
Возьмем для примера ТУ 3642-003-80018215-2015. Первые четыре цифры (3642) - код продукции по Общероссийскому классификатору. Дальше идет номер разработки (003). Цифры 80018215 ИНН предприятия-держателя подлинника. Последние четыре знака - год утверждения. Я намеренно привожу эту расшифровку: любой грамотный снабженец или инженер ПТО должен её знать. Когда вам предлагают рукав, но вместо конкретного ТУ пишут «изготавливается по ТУ предприятия» повод насторожиться.
Допуски и классы точности. Почему миллиметры решают всё
Производство металлорукава начинается не со сварки, а с контроля допусков на трубу-заготовку для сильфона. Толщина стенки гофры может составлять 0,2–0,5 мм. Допуск в ±0,05 мм здесь критичен. При завышении толщины рукав теряет гибкость и не входит в оплетку. При занижении - не выдерживает испытательное давление. Аустенитная сталь не прощает ошибок: если исходная труба имеет овальность более 0,1 мм, при формовке гофр появятся микротрещины.
То же касается шага навивки оплетки. Проволока должна ложиться с определенным углом (обычно 45–55 градусов к оси рукава). Допуск на угол - не более ±2 градусов. При меньшем угле оплетка работает как жесткий корсет: рукав не гнется. При большем - не сдерживает давление, и сильфон разрывает проволочную сетку изнутри. Профессиональные производители контролируют этот параметр на специальных оптических стендах, а не «на глаз».
Соотношение ГОСТ и ТУ! Практический выбор для заказчика
На рынке встречаются металлорукава, сделанные строго по ГОСТ (например, ГОСТ Р - национальный стандарт) и по ТУ, которые лишь ссылаются на ГОСТ как на методику испытаний. Я часто объясняю клиентам разницу так. Изделие по ГОСТ универсальная вещь, которую можно поставить на любой объект без согласования чертежей. Её размеры, материал и давление известны заранее. Минус один - жесткая привязка к типоразмерному ряду. Если вам нужен рукав длиной 1375 мм, а по ГОСТ идут только 1200 и 1500 - вы либо переплачиваете, либо недобираете.
Изделие по ТУ конструктор под заказ. Вы получаете ровно ту длину, те фитинги и ту оплетку, которые нужны под вашу схему обвязки. Плата за гибкость - более строгий входной контроль при приемке. Я рекомендую всегда требовать от поставщика протокол гидравлических испытаний именно на вашу партию, а не общий сертификат соответствия на тип изделия.
В этом протоколе должно быть указано реальное давление опрессовки (обычно 1,5 от рабочего) и время выдержки под нагрузкой - не менее 60 секунд без падения давления.
Контроль коррозии? Скрытая угроза
Многие думают, что нержавейка не ржавеет вообще. К сожалению, это не так. При сварке металлорукава в зоне термического влияния хром может связаться с углеродом, образуя карбиды. Сталь теряет хром по границам зерен и становится уязвимой - начинается межкристаллитная коррозия.
Внешне рукав блестит, но при изгибе рассыпается, как песок. Именно поэтому в ТУ 3642-003-80018215-2015 и ТУ 3642-002-80018215-2015 отдельным пунктом прописан контроль стойкости к МКК.
Как это делается на реальном производстве? Из партии берут образец сварного соединения, кипятят его в растворе серной кислоты с медным купоросом в течение 24 часов, а затем гнут. Если появились трещины - партия бракуется. Если нет - материал считается стабилизированным.
При заказе металлорукавов для химических производств или морских платформ я всегда проверяю наличие в паспорте отметки о таком испытании. Без неё вы покупаете кота в мешке: через полгода агрессивная среда сделает своё дело.
