Лист горячекатаный: производство, применение и обработка

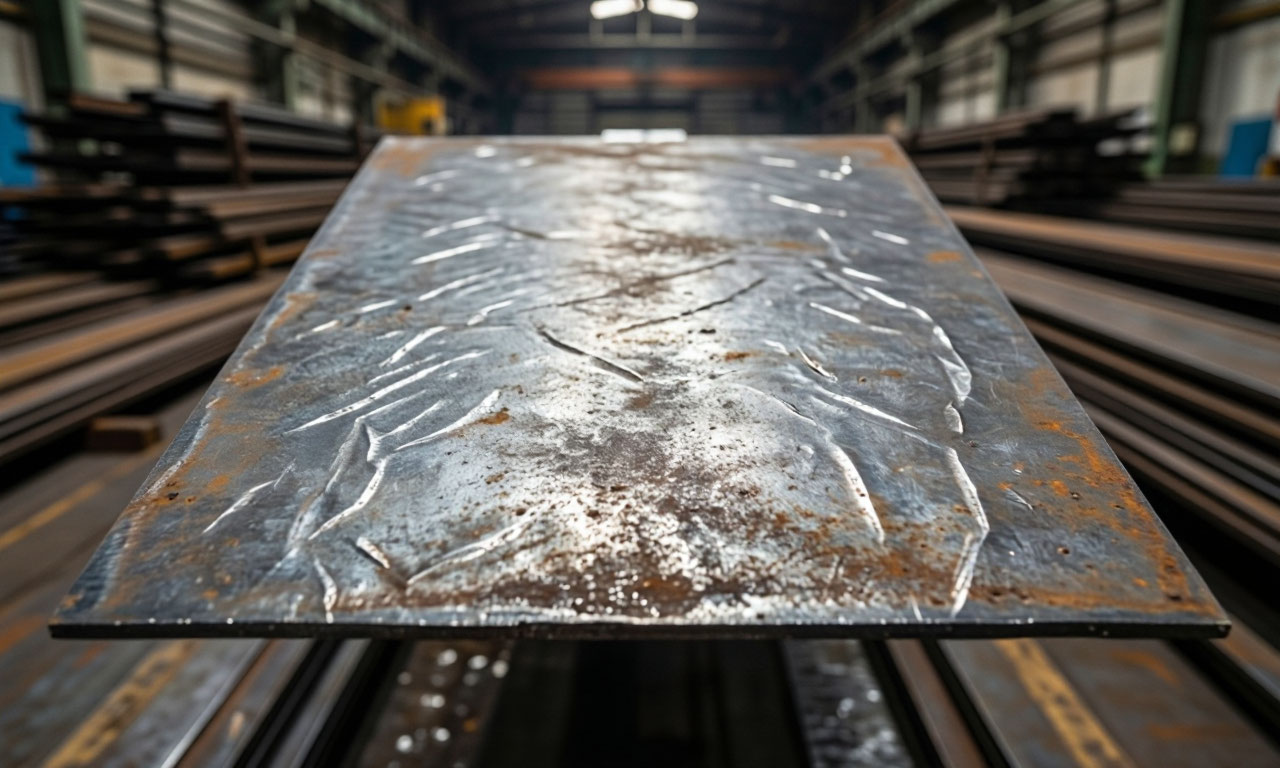

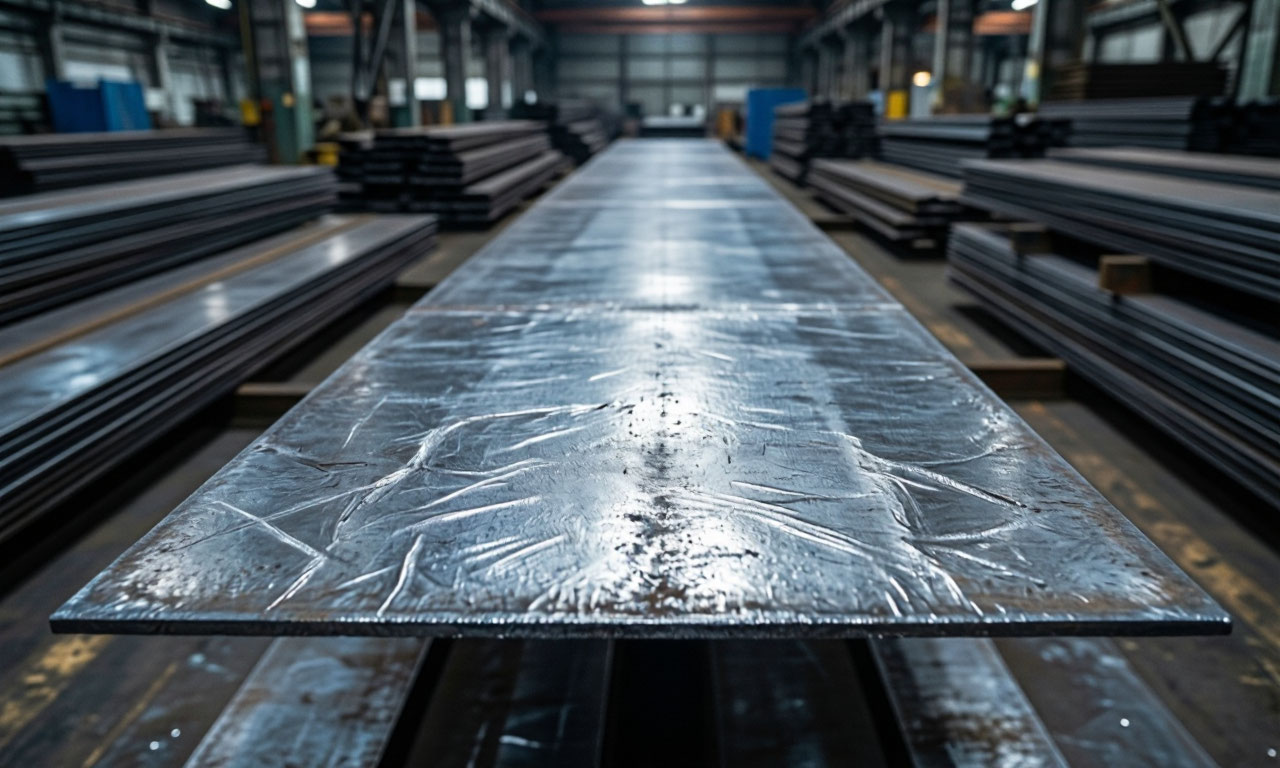

Лист горячекатаный один из самых востребованных видов металлопроката в промышленности и строительстве. Технология его производства предполагает прокатку стальной заготовки при температурах, превышающих температуру рекристаллизации. Для углеродистых сталей этот диапазон составляет 1100–1200°C. В таких условиях металл сохраняет высокую пластичность и легко деформируется, что позволяет получать листовую продукцию толщиной от 0,5 до 160 мм и шириной от 500 мм.

Процесс горячей прокатки требует огромных энергетических затрат и сложного оборудования, но при этом даёт важное преимущество материал приобретает однородную структуру, становится прочным и пригодным для дальнейшей обработки.

Горячекатаный лист служит основой для многих металлоконструкций, из него изготавливают трубы, профили, элементы автомобильных кузовов и строительные фермы. По статистике, более половины всей стальной продукции, потребляемой в мире, проходит через станы горячей прокатки.

Производственный цикл: непрерывный стан в центре процесса

Сердце современного листопрокатного производства непрерывный стан. Это многоклетевое устройство, в котором металл обрабатывается одновременно в нескольких клетях, расположенных последовательно. Отличительная черта непрерывной прокатки строгая синхронизация скорости вращения валков в разных клетях. Полоса, проходя через каждую клеть, должна двигаться с одинаковой скоростью, иначе возникает натяжение или образование складок.

Современные непрерывные широкополосные станы имеют длину бочки валков более 2000 мм, развивают скорость прокатки до 30 м/с и выдают до 6 млн тонн продукции в год. Масса одного рулона достигает 46 тонн, а удельная масса на 1 мм ширины рулона составляет до 36 кг/мм. Производительность и масштаб таких станов впечатляют: раскат длиной более 10 метров превращается в тонкую полосу за считанные секунды.

Производственный процесс делится на несколько чётко разделённых этапов. Первый этап нагрев сляба в методической печи до температуры 1100–1200°C. Затем заготовка поступает на черновую группу клетей, где подвергается грубой деформации. Здесь металл приобретает необходимую ширину и уменьшается по толщине. За черновой группой следует промежуточный рольганг с теплоотражательными экранами, которые предотвращают неконтролируемое остывание раската.

В некоторых конструкциях станов на этом участке устанавливают промежуточную моталку для временного хранения подката.

Завершающий этап чистовая группа клетей, где металл доводят до конечной толщины и формы.

Черновая и чистовая клети? Различия и задачи

Черновая клеть первая ступень обжатия раската. Её задача максимально быстро уменьшить толщину сляба с 200–250 мм до 30–50 мм. Черновая группа обычно состоит из 4–6 четырёхвалковых универсальных клетей. Часть из них может быть двухвалковыми. В состав черновой группы обязательно входит вертикальный окалиноломатель специальная клеть с вертикальными валками, которая разрушает окалину на поверхности сляба и формирует боковые кромки.

Прокатка в черновой группе происходит с большими обжатиями, до 30–50% за один проход, что требует высокой мощности приводов и износостойких валков.

Чистовая клеть финишный инструмент, обеспечивающий точную калибровку. Чистовая группа включает 6–7 четырёхвалковых клетей с петледержателями и направляющими линейками. Последние 3–4 клети оснащены автоматическими системами регулирования толщины, профиля и плоскостности полосы.

Здесь используются гидравлические нажимные устройства, системы противоизгиба валков и механизмы осевого смещения профилированных валков. На чистовых клетях задаются финальные геометрические параметры и формируется поверхностное качество листа. Скорость прокатки на выходе из чистовой группы может достигать 30 м/с. После чистовой клети полоса проходит через участок ламинарного охлаждения, где регулируется скорость остывания для получения нужной структуры металла. Затем полоса попадает на моталку.

Моталка? От полосы к рулонной стали

Моталка оборудование, которое сворачивает бесконечную горячую полосу в компактный рулон. На выходе из чистовой клети металл ещё сохраняет температуру 700–850°C, и его необходимо аккуратно свить без повреждения поверхности и кромок. В состав мотального оборудования обычно входят 2–3 роликовые барабанные моталки и подземный конвейер для транспортировки рулонов на склад.

Рулонная сталь это современная форма хранения и транспортировки горячекатаного проката. Она удобна для последующих операций: травления, холодной прокатки, резки на мерные длины. Толщина рулонной горячекатаной стали варьируется от 1,2 до 12 мм.

Рулоны массой до 46 тонн стандартная практика для современных металлургических комбинатов.

При смотке важно контролировать натяжение полосы. Слишком слабое натяжение приводит к сползанию витков и образованию "телескопичности" рулона. Слишком сильное к повреждению внутренних слоёв и появлению дефектов. Современные моталки оснащены системами автоматического регулирования натяжения, которые учитывают скорость прокатки, температуру металла и геометрические параметры полосы.

После смотки рулон маркируют, охлаждают на воздухе и отправляют на склад готовой продукции или в цех дальнейшей переработки.

Проблема окалины и методы её удаления

Окалина неизбежный спутник горячей прокатки. При нагреве стали до 1100–1200°C поверхность взаимодействует с кислородом воздуха, образуя твёрдые оксидные плёнки, преимущественно из вюстита (FeO), магнетита (Fe₃O₄) и гематита (Fe₂O₃).

Окалина не только ухудшает внешний вид металла, но и затрудняет сварку, окраску и нанесение защитных покрытий. При дальнейшей холодной прокатке окалина может вдавливаться в поверхность, создавая дефекты, которые практически невозможно исправить. Поэтому удаление окалины критически важная операция, от которой зависит качество готового проката.

Механический способ удаления окалины применяется непосредственно на стане. Гидросбив окалины водой высокого давления (до 400 атмосфер) разрушает оксидную плёнку за счёт ударного и температурного воздействия. Эту операцию проводят перед черновой и чистовой группами клетей. Для удаления окалины также используют окалиноломатели вертикальные валки, которые изгибают поверхность сляба, вызывая растрескивание оксидного слоя.

Однако полностью избавиться от окалины механическими методами невозможно, особенно на внутренней поверхности рулонов.

Химическое травление основной способ финишной очистки горячекатаного листа от окалины. Процесс травления заключается в погружении металла в раствор кислот: серной (10–20%, температура 40–60°C) или соляной (15–20%). Кислота растворяет оксиды железа быстрее, чем основной металл, что позволяет удалить окалину без значительной потери стали. Травление может занимать от нескольких до десятков минут в зависимости от толщины окалины и концентрации раствора.

В промышленных масштабах используют непрерывные травильные линии, где рулонная сталь проходит последовательно через ванны с кислотой, промывочные камеры и сушильные агрегаты.

Современные методы совершенствуют процесс травления. Один из патентов предлагает перед отжигом смачивать сталь водным раствором железного купороса (4–6%). При нагреве купорос разлагается с образованием сернистых соединений, которые разрыхляют окалину и делают её более доступной для кислоты. Другой способ дрессировка горячекатаного листа перед травлением. Дрессировочная клеть с валками заданной шероховатости обжимает лист с усилием, увеличивающимся от центра к кромкам.

Это приводит к микрорастрескиванию окалины, что сокращает время травления на 15–20%.

Что такое штрипс и обрезная кромка

• Штрипс это узкая стальная полоса, которая по сути является разновидностью тонколистового проката. Термин "штрипс" происходит от немецкого "Streifen", что означает "полоса". Горячекатаный лист шириной менее 500 мм классифицируется как штрипс или лента. Толщина штрипса ограничена 0,05–2,0 мм, ширина 6–410 мм. Штрипс изготавливается методом продольной резки рулонной стали или непосредственно на специальных станах.
• Из штрипса производят различные метизы: шайбы, гвозди, крепёжные элементы, тонкостенные трубы и элементы штампованных деталей.
• Спрос на штрипс высок в автомобильной промышленности и приборостроении, где требуются узкие полосы с высокой точностью размеров.
• Обрезная кромка параметр, который указывается в маркировке горячекатаного листа. Листы с обрезной кромкой (обозначаются буквой "О") имеют ровные, чётко обрезанные края без дефектов и неровностей. Такие листы получают путём обрезки боковых кромок на специальных ножницах или фрезерных линиях.
• Обрезная кромка важна, если листы будут свариваться встык или использоваться в эстетичных конструкциях, где неровные края недопустимы. Необрезная кромка (обозначение "НО") это край, оставшийся после прокатки без дополнительной механической обработки.

Такие кромки могут иметь небольшие неровности, заусенцы или трещины естественные следы горячей деформации. Необрезная кромка допустима для листов, которые в дальнейшем режутся на части, или для конструкций, где точность кромки не критична.

Выбор между обрезной и необрезной кромкой влияет на стоимость листа. Обрезка добавляет технологическую операцию и увеличивает цену металлопроката. Поэтому для черновых конструкций, где экономия важнее качества кромки, выбирают листы с необрезной кромкой. Для ответственных деталей и конструкций с высокими требованиями к точности обрезные кромки.

Классификация и нормативные требования

Горячекатаный лист разделяется на тонколистовой (толщиной от 0,5 до 3,9 мм) и толстолистовой (от 4 до 160 мм). Каждый класс имеет свои области применения: тонкий лист идёт на автомобилестроение, производство профилей и штамповку; толстый на мостостроение, корпуса судов, строительные фермы и тяжёлое машиностроение.

Нормативная база представлена системой ГОСТов. Основополагающий документ ГОСТ 19903-90 "Прокат листовой горячекатаный. Сортамент". Он регламентирует размеры, предельные отклонения и маркировку.

В обозначении листа часто указываются два ГОСТа: общий сортаментный и дополнительный, определяющий химический состав и механические свойства. Например, лист по ГОСТ 14637 это углеродистая сталь обычного качества, по ГОСТ 16523 качественная сталь для тонкого листа, по ГОСТ 19281 низколегированная сталь повышенной прочности.

Расшифровка маркировки

Маркировка горячекатаного листа содержит несколько групп символов:

• Буква точности: "А" повышенная, "Б" нормальная.
• Категория плоскостности: ПО особовысокая, ПВ высокая, ПУ улучшенная, ПН нормальная.
• Тип кромки: "О" обрезная, "НО" необрезная.
• Размеры: толщина × ширина × длина (для листов) или толщина × ширина (для рулонов).
• Марка стали и категория прочности, например, К270В, где цифры указывают минимальное значение предела текучести в МПа.

Такая система позволяет точно идентифицировать свойства материала и выбрать нужный лист для конкретных условий эксплуатации. Для ответственных конструкций, где важна и геометрия, и прочностные характеристики, предпочтение отдают листам повышенной точности с высокой плоскостностью и обрезной кромкой. Для вспомогательных элементов и ограждений достаточно продукции нормальной точности с необрезной кромкой.

Сравнительная таблица характеристик горячекатаного листа

Расшифровка обозначений в маркировке

Важно понимать, что выбор между обрезной и необрезной кромкой напрямую влияет на конечную стоимость листа. Обрезка кромок добавляет технологическую операцию, поэтому для черновых конструкций и элементов, где точность кромки не критична, чаще выбирают листы с необрезной кромкой.

 Для ответственных соединений и сварных конструкций, где требуется плотное прилегание и минимальный зазор, обязательным условием является наличие обрезной кромки.

При заказе горячекатаного листа важно учитывать не только геометрические размеры, но и комплекс характеристик: точность прокатки, плоскостность, состояние кромки и марку стали. Для каждого конкретного проекта существует оптимальное сочетание этих параметров, позволяющее достичь требуемого качества при минимальных затратах.
