Калибраторы-контроллеры давления, для примера https://metrolog.group/hic, представляют собой высокоточное измерительное оборудование, объединяющее функции прецизионного манометра и интеллектуального регулятора давления. Эти приборы предназначены для воспроизведения, точного регулирования и измерения давления жидких и газообразных сред, обеспечивая метрологический контроль в различных отраслях промышленности.
В зависимости от конструкции и области применения, оборудование подразделяется на автономные переносные калибраторы, стационарные контроллеры давления, входящие в состав поверочных стендов, и специализированные контроллеры гидравлических прессов.
Назначение и функциональные возможности калибраторов-контроллеров давления
Основное назначение калибраторов-контроллеров давления заключается в проведении поверки, калибровки и испытаний средств измерений давления, а также в обеспечении точного управления давлением в технологических процессах. Данные приборы выступают в роли рабочих эталонов давления при проверке манометров, датчиков давления, преобразователей ПДЭ и реле давления.
Высокоточный калибратор давления выполняет две ключевые функции: измерение давления с помощью встроенных высокоточных сенсоров и генерацию (создание) давления с последующим автоматическим поддержанием заданного значения. Для работы в режиме генерации большинству моделей требуется внешний источник давления компрессор, баллон со сжатым газом или вакуумный насос.
Современные калибраторы-контроллеры могут иметь заменяемые внутренние и внешние измерительные модули, что позволяет расширить диапазон измерений, повысить точность прибора и использовать его в различных условиях поверки.
Калибратор датчиков давления, как правило, включает в себя встроенный мультиметр для измерения выходных сигналов датчика: ток 4-20 мА, напряжение 0-10 В, частоту и сопротивление. Внутренний источник питания обеспечивает датчик напряжением 24 В или 10 В, а также способен эмулировать его выходной сигнал для проверки каналов системы управления без подключения реального датчика.

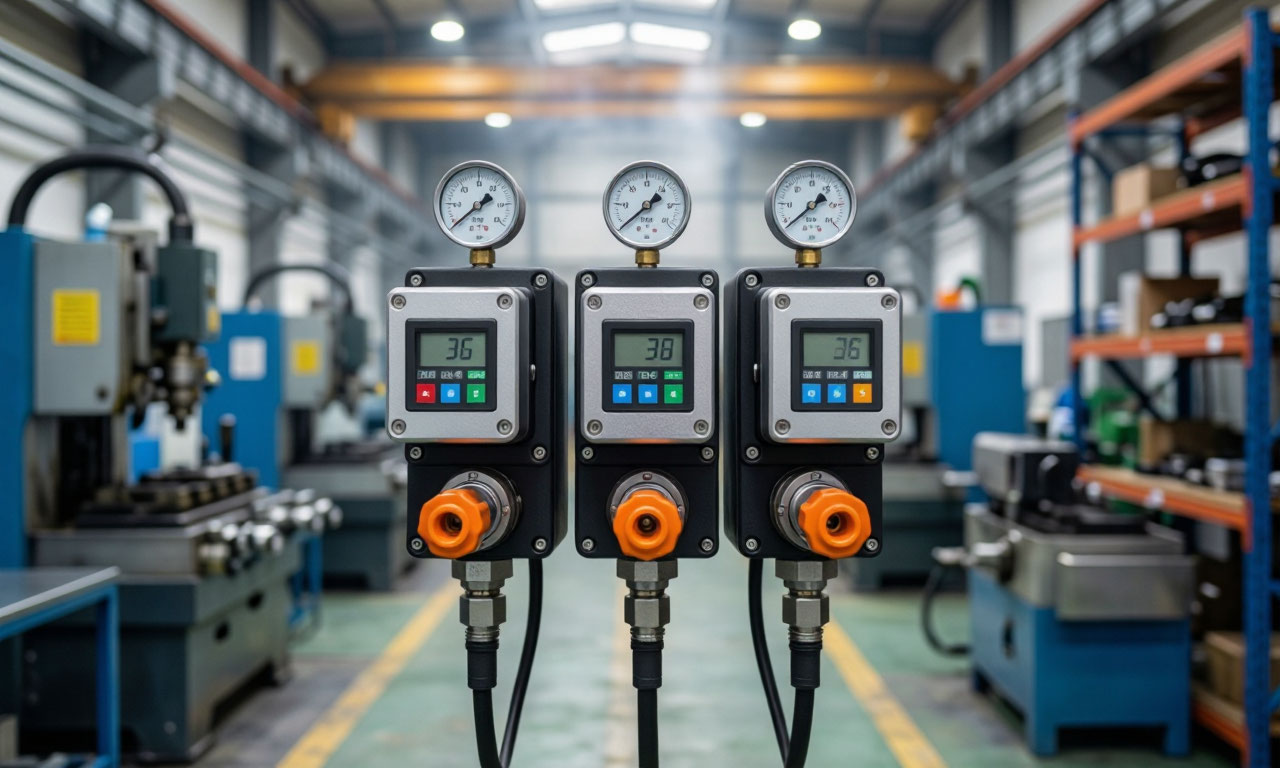

Гидравлические контроллеры давления для прессового оборудования
- Контроллер гидравлического пресса предназначен для управления рабочим циклом гидравлических прессов и дополнительного оборудования. Эти устройства позволяют автоматизировать процессы прессования, обеспечивая точное управление усилием и скоростью перемещения рабочего органа.
- Современный контроллер давления гидравлический способен поддерживать заданное усилие с высокой стабильностью, программировать количество и параметры подпрессовок, а также время выдержки под давлением.
- Многие контроллеры имеют возможность работы с датчиком давления вместо механического реле, что обеспечивает более гибкую настройку параметров и визуальный контроль на дисплее.
Режимы работы и технологические функции
Контроллеры гидравлических прессов обычно предусматривают три режима работы: наладочный, ручной и полуавтоматический. В полуавтоматическом режиме контроллер последовательно проходит через заданные пользователем технологические операции, контролируя давление, время и другие параметры.
Дополнительные функции включают автоматическое регулирование температуры пресс-формы (до двух каналов терморегулирования), блокировку неправильных действий оператора с выводом сообщений о причине сбоя, а также возможность сохранения до 20 вариантов настроек для различных форм и материалов.
Характеристики и диапазоны давления калибраторов-контроллеров
Метрологические параметры
Современные калибраторы-контроллеры давления охватывают широкий диапазон давлений от глубокого вакуума (от -0,1 МПа) до сверхвысокого давления в 2895 бар (более 289 МПа).
Погрешность измерения является ключевым параметром, определяющим класс точности прибора. Наиболее точные модели обеспечивают погрешность до 0,008% IS-33 при стабильности регулирования до 0,005% от полной шкалы (FS).
Калибраторы могут работать с избыточным, абсолютным и дифференциальным давлением. Рабочая среда варьируется в зависимости от модели и исполнения: для пневматических систем используется воздух или азот, для гидравлических специальные масла, вода или другие рабочие жидкости.
Конструктивные особенности
Высококлассные контроллеры давления, например, модель CPC8000-H, состоят из двух компонентов: пневматического контроллера давления и гидравлического модуля с опорными датчиками давления. Такая конструкция обеспечивает высокую точность и надежность при работе в тяжелых промышленных условиях, включая автопрессование (autofrettage) и циклические испытания под давлением.
Интеллектуальные гидравлические калибраторы ГИК включают силовой модуль для создания давления, интерфейсный модуль с сенсорным экраном для управления и настройки, а также расширительный бак для рабочей жидкости объемом 0,5 л. Скорость регулирования давления может достигать 4 МПа/с, что обеспечивает быстрый выход на режим.
Метрологическое обеспечение и поверка
Государственный реестр средств измерений
Калибраторы-контроллеры давления, выпускаемые ведущими производителями, подлежат включению в Государственный реестр средств измерений РФ. Например, продукция серии Additel (модификации 773, 783, 793) зарегистрирована в реестре под номером 97230-25 и может применяться в качестве рабочих эталонов давления 1-го, 2-го, 3-го и 4-го разрядов согласно государственной поверочной схеме.
Контроллеры-калибраторы гидравлические интеллектуальные ГИК также имеют регистрацию в реестре средств измерений и выпускаются в нескольких модификациях с различными диапазонами измерений и пределами допускаемой погрешности (от ±0,02% до ±0,1% от верхней границы диапазона).
Поверка и калибровка средств измерений давления
Поверка манометров, датчиков и преобразователей давления проводится в аккредитованных лабораториях с использованием эталонных средств измерений, включая грузопоршневые манометры и калибраторы давления. Межповерочный интервал для большинства средств измерений давления составляет 1 год.
Методика поверки включает визуальный осмотр, опробование и сравнение метрологических характеристик поверяемого прибора с эталоном. По результатам поверки выдается свидетельство о поверке или извещение о непригодности, а сведения вносятся в Федеральный информационный фонд.
Выбор оборудования и критерии подбора
При выборе калибратора-контроллера давления необходимо учитывать несколько ключевых факторов. Диапазон и тип давления определяются номенклатурой поверяемых приборов и технологическими задачами. Для работы с высокими давлениями (свыше 100 МПа) требуются специализированные гидравлические модели. Требуемая погрешность выбирается на основе класса точности поверяемых средств измерений.
Тип поверяемого оборудования также влияет на выбор: для проверки датчиков с токовым выходом необходим калибратор со встроенным мультиметром и источником питания. Рабочая среда должна соответствовать агрессивности и чистоте технологической среды для работы с кислородом требуется специальное исполнение.
- Уровень автоматизации определяет производительность процесса поверки: ручные калибраторы экономичнее, автоматические контроллеры давления обеспечивают более высокую точность и скорость при серийной поверке. Поддержка цифровых протоколов (HART, Modbus, USB, RS-232, Ethernet) необходима для интеграции в автоматизированные системы управления и документирования результатов.
- Гидравлические контроллеры и калибраторы давления представляют собой неотъемлемую часть современной измерительной инфраструктуры. Обеспечивая точность метрологического контроля и управления технологическими процессами, они способствуют повышению качества продукции и безопасности промышленных объектов.
Правильный выбор оборудования с учетом диапазона, точности и функциональных возможностей является ключевым условием эффективного решения задач поверки, калибровки и управления давлением в различных отраслях промышленности.
Применение гидравлических калибраторов-контроллеров давления
Гидравлические калибраторы-контроллеры давления находят широкое применение в различных отраслях промышленности, где требуется высокая точность измерения и регулирования давления жидких сред.
Лабораторная и заводская калибровка
Основное применение данных приборов - поверка и калибровка рабочих средств измерения давления в лабораторных, заводских и полевых условиях эксплуатации. Гидравлические калибраторы используются для массовой поверки и калибровки манометров, измерительных преобразователей давления и датчиков.
Автоматизированные гидравлические системы калибровки, такие как ГСКА, предназначены для создания высокого давления в лабораторных условиях с целью массовой проверки средств измерения, а также для проверки регулирующих клапанов и испытания оборудования на герметичность и прочность.
Испытания и циклические нагрузки
Гидравлические регуляторы давления модели CPC8000-H хорошо подходят для применения в качестве заводского или рабочего стандарта при автоматическом тестировании и калибровке всех типов измерительных приборов высокого давления. Благодаря высокой точности, стабильности управления и прочной конструкции, эти приборы незаменимы для автофретирования и циклических испытаний под давлением.
Специализированные промышленные применения
Гидравлические регуляторы противодавления и понижающие регуляторы применяются в критически важном оборудовании, включая панели управления устьями скважин, приводы подводных клапанов, системы ввода химреагентов и силовые гидравлические установки. Специальные конструкции седел и уплотнений обеспечивают безупречную работу в гидравлических применениях с высоким давлением воды, увеличивая срок службы оборудования.
Параметры и характеристики
Диапазоны давления
Современные гидравлические калибраторы-контроллеры охватывают широкий спектр давлений - от низких до сверхвысоких значений.
Портативные калибраторы DPI 330 / DPI 335 обеспечивают верхние пределы измерения 7, 14, 20, 35 и 70 МПа для абсолютного или избыточного давления.
Гидравлический регулятор CPC8000-H выпускается в трех версиях:
- Низкого давления: от 5 до 700 бар
- Высокого давления: от 20 до 1600 бар
- Увеличенного диапазона: от 25 до 4000 бар
Калибраторы PPCH предлагают диапазоны от 1 до 70, 100, 140 и 200 МПа.
Ручные калибраторы E-DWT-H включают диапазоны 7, 10, 14, 20, 40, 70, 100, 140 и 200 МПа избыточного давления.
Автоматизированная система ГСКА создает давление в диапазоне от 0 до 60 МПа.
Точность и погрешность
Класс точности является критическим параметром при выборе оборудования для метрологических задач.
Высокоточные модели:
- DPI 330 / DPI 335: ±0,025% полной шкалы
- Ручные калибраторы E-DWT-H: относительная погрешность ±0,02%
- CPC8000-H: высокая точность и стабильность управления до 0,005%
Базовые контроллеры PPCH: ±0,1% верхнего предела при использовании встроенных модулей Q-RPT погрешность снижается до ±0,004…±0,006% верхнего предела (в диапазоне 0…30% шкалы) и ±0,013…±0,020% показания (в диапазоне 30…100% шкалы).
Рабочие среды
Гидравлические калибраторы-контроллеры могут работать с различными жидкими средами в зависимости от модели и исполнения:
- Минеральное масло и дистиллированная вода
- Специальные гидравлические масла
- Вода, масло, спирт
- Фторированные жидкости и скидрол
Электрические параметры
Современные калибраторы оснащены встроенными мультиметрами и источниками питания для проверки датчиков с электрическим выходом.
DPI 330 / DPI 335 обеспечивают:
- Измерение напряжения: ±50 В с погрешностью ±0,05% ИВ ±0,004% ВПИ
- Измерение тока: ±55 мА с погрешностью ±0,05% ИВ ±0,004% ВПИ
- Измерение температуры: от -10 до +50°С с точностью ±0,1°С
- Генерируемое напряжение: 10 В ±0,1% и 24 В ±5%
- Генерируемый ток: 0…24 мА с погрешностью ±0,05% ИВ ±0,01% ВПИ
Конструктивные особенности
Портативные решения: Модели DPI 330 / DPI 335 представляют собой компактные приборы с габаритами 429×254×165 мм и массой 10,4 кг, оснащенные встроенным аккумулятором емкостью 7,2 В, обеспечивающим до 20 часов работы при 20°С.
Модульные системы: CPC8000-H состоит из двух компонентов: пневматического регулятора давления и гидравлического модуля с эталонными преобразователями давления, что обеспечивает высокую гибкость конфигурации.
Ручные калибраторы E-DWT-H оснащены встроенным винтовым насосом до 200 МПа с клапаном тонкой подстройки давления, резервуаром и ручным насосом для заполнения системы.
Скорость и производительность
Автоматизированные системы, такие как ГСКА, обеспечивают скорость вытеснения жидкости:
- Для предварительного заполнения: 0,02…2 см³/с
- Для точного регулирования: 5…500 мм³/с
Калибраторы DPI обеспечивают быстродействие 2 измерения в секунду.
Функциональные возможности
Гидравлические калибраторы-контроллеры обладают расширенным набором функций:
- Измерение, задание и поддержание давления
- Тест утечки и измерение скорости утечки
- Режимы поддержания стабильного давления и изменения давления с постоянной скоростью
- Функции Мин/Макс, фильтр, тарировка, расход и процентное измерение
- Полностью автоматизированная работа и документирование при использовании калибровочного ПО
Интерфейсы и питание
Большинство современных моделей поддерживают цифровые интерфейсы для интеграции в автоматизированные системы:
- DPI 330 / DPI 335: версии с RS232 интерфейсом и документированием результатов
- Питание: встроенный аккумулятор, сеть 85-265 В, 45-400 Гц
- Возможность работы от внешнего источника 12 В
