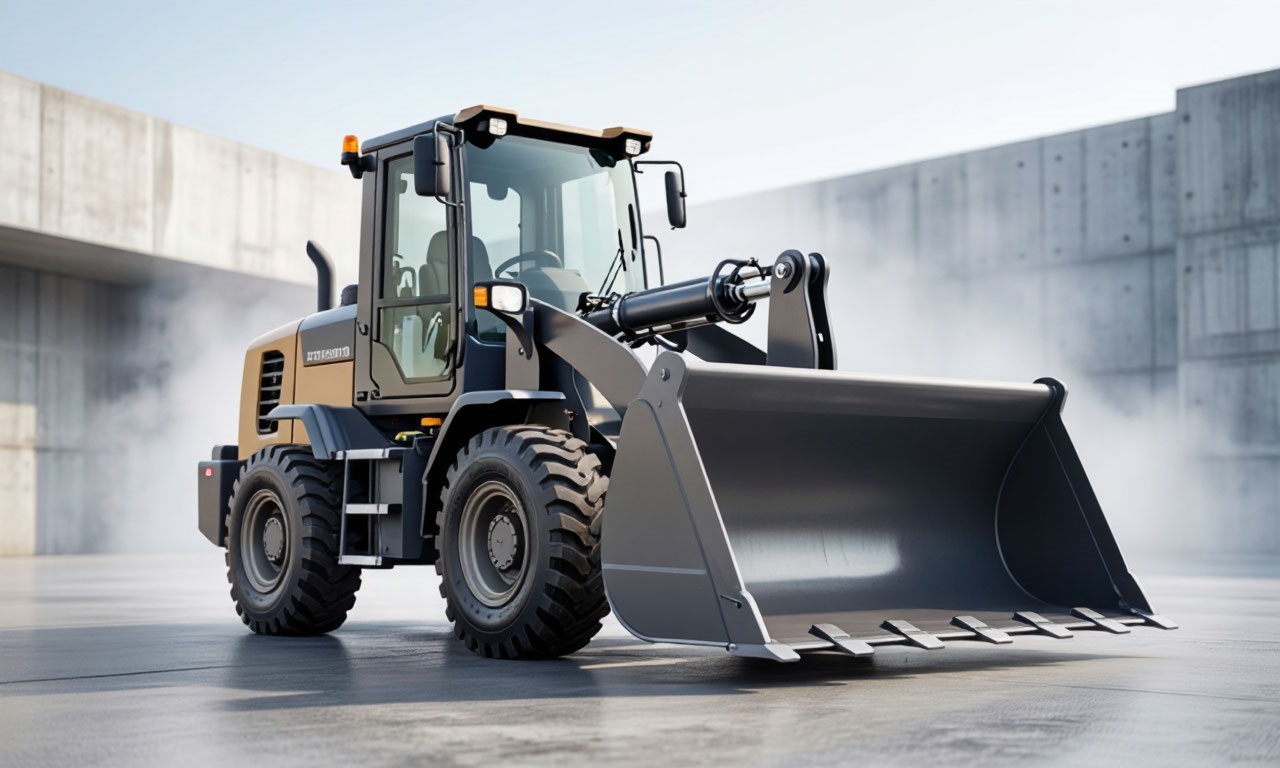

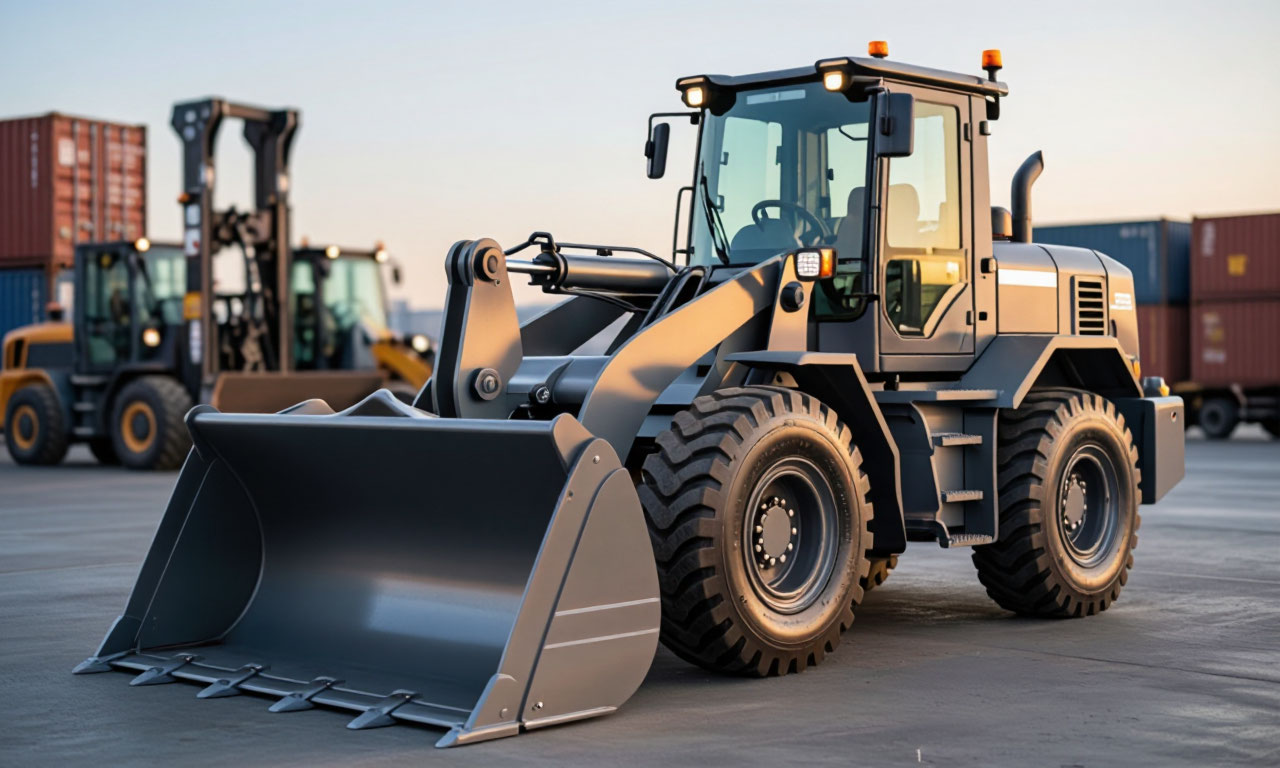

Фронтальный погрузчик самоходная машина, предназначенная для захвата, подъема и перемещения сыпучих или кусковых материалов с помощью рабочего органа (ковша), установленного на шарнирно-сочлененной стреловой системе.
Практика эксплуатации в карьерах, на угольных разрезах и строительных площадках подтверждает: эта техника остается ключевым звеном в технологической цепочке благодаря способности работать в замкнутых циклах с высокой интенсивностью. Пневмоколесный движитель обеспечивает высокую мобильность между участками работ, а гидравлический привод реализует необходимые усилия резания и подъема.
Классификация по массе и ходовой части
Современный рынок предлагает четыре основных размерных ряда фронтальных погрузчиков, различающихся по эксплуатационной массе и грузоподъемности.
- Малые (мини-погрузчики с шарнирно-сочлененной рамой или задними управляемыми колесами) работают в стесненных условиях складов и сельском хозяйстве.
- Средний класс (до 20 тонн) доминирует в коммунальном хозяйстве и стандартном строительстве.
- Тяжелые модели массой 20-40 тонн - основа работы в карьерах нерудных материалов.
- Внеклассные гиганты массой более 50 тонн используются на вскрышных работах и крупных рудниках.
Хотя классическая компоновка предусматривает колесную формулу 4x4 (иногда с шарнирно-сочлененной рамой, улучшающей маневренность), гусеничные погрузчики занимают свою нишу. Гусеничный движитель радикально снижает удельное давление на грунт, что критично при работе на слабых, переувлажненных основаниях или в условиях высокогорья.
Однако из-за низких транспортных скоростей (максимум 10-15 км/ч против 40 км/ч у колесных аналогов) и быстрого износа при движении по твердым покрытиям, гусеничные фронтальные погрузчики проигрывают колесным в универсальности и остаются узкоспециализированным инструментом.
Гидравлическая система и навесное оборудование
Сердце погрузчика - гидравлическая система, которая обеспечивает реализацию двух ключевых показателей: разрывного усилия (breakout force) и времени гидравлического цикла. Давление в магистралях современных машин достигает 300-350 бар. Рабочая жидкость через шестеренчатые или поршневые насосы подается к гидрораспределителю, управляющему работой цилиндров подъема и опрокидывания.
Z-образная кинематика шарнирно-рычажной системы - наиболее распространенное инженерное решение. Принцип работы заключается в передаче усилия от одного цилиндра через систему рычагов к ковшу. При втягивании штока рычаг «ломается» (отсюда название «зет»), резко увеличивая усилие на кромке ковша.
Немецкий производитель Liebherr на модели L 546 применил усиленную Z-образную кинематику с увеличенными гидроцилиндрами и более мощными рабочими насосами, что сократило время цикла при работе с тяжелыми горными породами.
Практический совет для оператора: при разработке плотных материалов (глина, слежавшийся щебень) используйте режим «kick-down» или функцию автоматического переключения передач на пониженную при внедрении ковша. Это предотвращает остановку двигателя и пробуксовку колес.
Сменное рабочее оборудование превращает стандартную машину в многофункциональный комплекс:
- Грейферные захваты (лесные и металлургические).
- Вилы для работы с поддонами и длинномерными грузами.
- Отвалы и толкающие рамы для планировочных работ и толкания скреперов.
- Бестарные разгрузчики для рыхления слежавшихся материалов в железнодорожных вагонах.
Система быстрой сцепки (например, LIKUFIX от Liebherr или гидравлическая система от Volvo) позволяет оператору сменить оснастку за 30 секунд, не покидая кабины.
Двигатели! Почему дизель остается вне конкуренции
Дизельный двигатель с турбонаддувом и промежуточным охлаждением воздуха - безальтернативный выбор для погрузчиков массой свыше 5 тонн. Причины кроются в характере нагрузки: погрузчик работает в циклическом режиме с резкими пиками момента при внедрении ковша. Дизель обеспечивает стабильный крутящий момент уже с низких оборотов (creep torque), что позволяет не газовать перед заездом в штабель.
Электрические погрузчики в силу своих конструктивных ограничений годятся лишь для работы в помещении. Для мощной аккумуляторной батареи потребовался бы многотонный противовес, а время на подзарядку упало бы до 1-2 часов работы под нагрузкой. Газовые двигатели проигрывают дизелям в эффективности на 15-20% и быстрее изнашиваются при запылении.
Пример из практики: двигатель Volvo D16E (для модели L350H) выдает 395 кВт (530 л.с.) и 2547 Нм крутящего момента уже при 1400 об/мин. Это позволяет машине массой 56 тонн развивать тяговое усилие, достаточное для заглубления ковша в плотный известняк без потери оборотов. Катерпиллар и Komatsu используют схожие агрегаты: на гиганте WA900-8 установлен дизель мощностью 672 кВт (900 л.с.) при рабочем объеме свыше 28 литров.
При выборе модели обращайте внимание не на пиковую мощность в лошадиных силах, а на запас крутящего момента (%). Чем этот показатель выше, тем сложнее заглохнуть двигателю при нагрузке.
Гидродинамическая или гидростатическая трансмиссия
Производители используют два принципиально разных типа трансмиссий, и выбор конкретной модели часто упирается именно в этот критерий.
Гидродинамическая трансмиссия (гидротрансформатор + автоматическая коробка передач) - классика для тяжелых погрузчиков. Гидротрансформатор сглаживает ударные нагрузки при заезде в штабель и автоматически увеличивает крутящий момент при росте сопротивления. Недостаток - сниженный КПД на частичных нагрузках и нагрев масла.
Гидростатическая (power-split) трансмиссия от Liebherr (XPower) комбинирует гидростатический и механический потоки мощности. На коротких циклах (до 20 метров) машина движется за счет гидромоторов без механического контакта обеспечивает рекуперацию энергии и мгновенный реверс.
При движении на дальние расстояния или подъеме подключается механическая часть, исключающая циркуляцию холостого масла. Компания заявляет о снижении расхода топлива до 20% по сравнению с чисто гидродинамическими аналогами.
Пользователям, работающим в замкнутых циклах «погрузка-транспортировка-погрузка» (склады металлолома, угольные терминалы), гидростатика дает экономию в 1.5-2 литра в час. Лизингодатели подтверждают: разница в стоимости машины окупается за 2-3 года работы.
Ковш! Геометрия резания и износ
Ковш - единственный элемент, контактирующий с материалом. Производители предлагают десятки модификаций: от легких «сыпучих» для зерна до тяжелых рудных с бронефутеровкой. Геометрия характеризуется углом резания (обычно 45-55 градусов), радиусом нижней кромки и наличием/отсутствием защитных пластин.
Наконечники зубьев - расходник номер один. Они крепятся на адаптеры кромки ковша и меняются каждые 100-500 моточасов в зависимости от абразивности материала. Для работы по плотному грунту нужны острые наконечники с плоской тыльной стороной (spade nose). Для вторичной переработки металла и битого кирпича - широкие плоские кромки (bolt-on edge).
Объем ковша (геометрический) и номинальная грузоподъемность жестко связаны через плотность материала. Классическая формула выглядит так: V = Грузоподъемность / Плотность. Перегружать машину ковшом большего объема нельзя: потеря устойчивости (опрокидывание) может быть внезапной даже на статичной стоянке.
Технические стандарты ISO 7546 регламентируют измерение емкости ковша. Но плотность слежавшегося щебня (1.8 т/м³) и рыхлого угля (0.9 т/м³) различается вдвое. Поэтому на одной и той же модели можно встретить ковши объемом от 6.2 до 12.7 кубометров.
Устойчивость и грузоподъемность
Грузоподъемность (rated load) обычно составляет 50-60% от статической опрокидывающей нагрузки (static tipping load). Последняя измеряется в лаборатории: машину с пустым ковшом разворачивают до упора (полный угол поворота рамы), загружают ковш до момента отрыва заднего моста или левого заднего колеса. Для машины массой 56 тонн (Volvo L350H) статическая опрокидывающая нагрузка составляет 34.7 тонны, следовательно, паспортная грузоподъемность с колесами 35/65 R33 будет около 17-18 тонн.
Этот запас прочности (коэффициент 1.5-2) обязателен из-за динамического нагружения при движении по неровностям. Подъем ковша с грузом по уклону снижает устойчивость. Многие производители устанавливают в кабине индикатор нагрузки (LMI - Load Moment Indicator), который при достижении предельного момента (произведение массы груза на вылет стрелы) подает звуковой сигнал и автоматически блокирует подъем.
Применение в промышленности и логистике
Погрузчики решают четыре типа задач:
- Выемка грунта и погрузка в самосвалы (основной цикл в карьере).
- Штабелирование (укладка сыпучих материалов в высокие кучи).
- Перевалка (перемещение с места на место в пределах склада).
- Снегоуборка и планировка территории.
В горной промышленности критичен пасс-матч (pass match) - количество проходов погрузчика для заполнения кузова автосамосвала. Cat 992 заявлен как оптимальный партнер для самосвалов с грузоподъемностью 90 тонн: 4 прохода позволяют загрузить машину полностью. Это экономит время ожидания на погрузочном пункте. Китайский производитель XCMG на модели LW1200KN в железорудном карьере подтверждает: коэффициент использования машины (utilisation rate) достигает 85% при 22-часовой рабочей смене.
Сельскохозяйственный сектор использует фронтальные погрузчики для закладки силосных траншей, где трамбовка массы требует длительного движения с буксованием. Конструкция ведущих мостов с блокировкой дифференциала - необходимость для этой отрасли.
Строительная площадка: в тандеме с бетоносмесительной установкой погрузчик загружает песок, гравий и цемент в приемный бункер.
Техническое обслуживание ходовой части
Колесная формула погрузчиков накладывает специфику на обслуживание. Шины стоят до 15-20% от стоимости машины новой (радиальные шины размерности 35/65 R33 для тяжелых машин весят около 700 кг каждая). Давление в шинах варьируется: для стабильности на твердом покрытии - до 6 атмосфер, для работы на слабых грунтах - 2.5-3 атмосферы (снижение давления увеличивает пятно контакта, но нагрев шины растет).
Карданная передача и центральный шарнир сочленения требуют смазки каждые 10 моточасов. Износ крестовины кардана ведет к разрушительным вибрациям, которые ломают мосты.
Тормозная система: на тяжелых машинах применяются мокрые дисковые тормоза, работающие в масляной ванне. Это исключает запыление фрикционных накладок. Минимальная толщина диска для Komatsu WA900-8 - 6 мм, при износе до 3 мм замена обязательна.
Операторам на заметку: раз в 250 моточасов проверяйте затяжку колесных гаек. Огромный крутящий момент затяжки (около 1000 Нм) ослабевает из-за теплового расширения обода.
Эргономика и системы помощи оператору
Кабина современных погрузчиков по комфорту сравнима с автомобилями премиум-класса. Пневматическое подрессоренное сиденье с поясничной поддержкой, кондиционер, герметизация от пыли и шумоизоляция (менее 72 дБ внутри). Джойстиковое управление вместо рукоятей - современный стандарт. Джойстик с двумя осями управляет и подъемом стрелы (передняя рука), и опрокидыванием ковша (большой палец).
Системы помощи:
- Autodig (интеллектуальное копание): автоматическое внедрение ковша в штабель на фиксированную глубину.
- Weighing system (система взвешивания): погрешность 1-3%, исключает перегруз вагонов.
- Camera system (360 градусов): камеры заднего вида и по бокам, необходимые при работе на оживленных площадках.
Liebherr оснастил новое поколение моделей электроуправляемой пилотной гидравликой с возможностью точного регулирования скорости движения рабочих органов. Операторы отмечают: точность позиционирования ковша под кузовом самосвала повышается до сантиметров, исключая удары о борт.
Экологические и экономические аспекты
Переход на стандарты Stage V (Евро-5) для двигателей мощнее 56 кВт потребовал внедрения систем SCR (селективная каталитическая нейтрализация) и DPF (сажевый фильтр). Расход AdBlue составляет 5-8% от расхода дизеля. Практический совет: использование дизеля с содержанием серы выше 10 ppm выводит катализатор из строя за 500 часов.
Экономика владения крупным погрузчиком (25 тонн) выглядит так: стоимость новой машины - около 350 000 - 600 000 евро. В структуре затрат за 10 000 часов: топливо (45%), амортизация (25%), техническое обслуживание (15%), шины (10%), ремонты (5%). Поэтому снижение расхода топлива на 5-10% посредством эффективного управления трансмиссией (например, технология OptiShift от Volvo) окупает систему мониторинга за год.
Лидеры рынка предлагают системы телеметрии (Komatsu KOMTRAX, Caterpillar Product Link), которые контролируют уровень загрузки, время простоя, расход топлива по каждой операции. Менеджеры автопарков получают отчеты о проценте неэффективного холостого хода двигателя - часто этот показатель достигает 40%.
Сравнительная таблица моделей ведущих производителей
| Производитель | Модель | Экспл. масса (т) | Мощность (л.с.) | Вместимость ковша (м³) | Тип трансмиссии |
|---|---|---|---|---|---|
| Caterpillar | Cat 992K | 98.5 | 814 | 6.5 - 9.2 | Гидродинамическая |
| Komatsu | WA900-8 | 96.2 | 900 | 6.5 - 10.0 | Гидродинамическая |
| Volvo | L350H | 56.0 | 530 | 5.4 - 9.3 | Hydrostatic |
| Liebherr | L 586 XPower | 36.8 | 380 | 4.0 - 6.5 | Power-Split (XPower) |
| XCMG | LW1200KN | 52.0 | 480 | 5.5 - 7.5 | Гидродинамическая |
Фронтальные погрузчики продолжают эволюционировать. Три магистральных направления развития:
- Автономное управление (дистанционные и роботизированные системы на карьерах).
- Электрификация (в моделях до 20 тонн уже появляются батарейные версии с запасом на 4-6 часов).
- Сервис по подписке (производители продают моточасы, включая топливо, шины и ремонт).
Выбор конкретной модели сегодня задача симуляционного моделирования. Современные программные продукты учитывают дальность возки, плотность материала, уклон площадки и рассчитывают оптимальный типоразмер и количество единиц техники.
Линейные параметры (мощность, объем ковша) перестают быть самоцелью; на первый план выходит совокупная стоимость владения (Total Cost of Ownership) и производительность в реальных эксплуатационных условиях.
